Mesin pengelasan pipa persegi panjang standar ASTM untuk produksi tabung struktural

ZHANGJIAGANG ZHONGYUE WELDED PIPE MILL_MODEL ZY45

Ringkasan Produk

Mesin Pengelasan Pipa Bentuk persegi panjang dirancang untuk produksi terus menerus tabung baja las persegi dan persegi panjang dari baja karbon, baja paduan rendah, baja yang digulung dingin, baja yang digulung panas,dan kumparan baja galvanis.

Mesin ini cocok untuk produsen yang membutuhkan akurasi pembentuk yang stabil, kualitas jahitan las yang andal, dan produksi tabung yang efisien untuk konstruksi, struktur industri, bingkai furnitur,Kerangka mesin, dan aplikasi struktural umum.

Meskipun beberapa pembeli mencari "mesin penggiling tabung tanpa jahitan", peralatan ini secara teknis adalah mesin penggiling tabung las.Hal ini terutama digunakan untuk produksi pipa persegi panjang bergesekan frekuensi tinggi dan dapat dikonfigurasi untuk persyaratan pipa struktural yang terkait dengan ASTM, seperti tabung persegi dan persegi panjang las yang dibentuk dingin.

Masalah

Banyak produsen tabung menghadapi masalah yang sama: mesin dapat membuat tabung persegi panjang, tetapi tabung akhir tidak cukup stabil untuk penggunaan struktural.

Masalah umum termasuk deformasi sudut, retakan jahitan las, ukuran tabung yang tidak stabil, kelenturan yang buruk, ujung pemotongan kasar, dan efisiensi produksi yang rendah selama perubahan ukuran.

Untuk pelanggan yang menargetkan pasar yang terkait dengan ASTM, tantangan tidak hanya membuat bentuk tabung.dan kualitas pemotongan di seluruh jalur.

Jawaban yang Jelas

Mesin pengelasan pipa persegi panjang yang berkualitas tidak harus dipilih hanya berdasarkan ukuran tabung.daya las, akurasi pemotongan, dan persyaratan inspeksi hilir.

Penyebab

Masalah kualitas pipa persegi panjang biasanya berasal dari pembentukan yang tidak stabil dan pencocokan proses yang buruk.

Ketika lebar strip, desain roll pass, sudut pembentukan, suhu las, dan tekanan ukuran tidak cocok dengan benar, tabung mungkin terlihat dapat diterima di luar tetapi gagal selama pemotongan, lentur,pengelasan, atau penggunaan struktural.

Untuk tabung persegi panjang dan persegi panjang, sudut sangat penting. jika kekuatan pembentukannya terlalu tinggi, sudut bisa menjadi terlalu tertekan. jika kekuatan pembentukannya terlalu rendah,tabung dapat kehilangan akurasi dimensi setelah pengelasan dan pendinginan.

Dalam pengelasan frekuensi tinggi, tepi strip harus mencapai suhu yang benar sebelum pengelasan memeras.Panas yang terlalu sedikit dapat menyebabkan ikatan las yang lemah.

Instabilitas produksi juga disebabkan oleh penanganan kumparan yang buruk. Jika jalur tidak memiliki akumulator yang efisien, setiap perubahan kumparan akan menghentikan bagian pembentuk dan pengelasan.Ini mengurangi output dan meningkatkan scrap selama restart.

Solusi

Mesin pengelasan pipa persegi panjang ini menyediakan solusi produksi tabung yang lengkap dari pengisian kumparan hingga pemotongan tabung yang selesai.

Jalur ini biasanya mencakup uncoiler, geser dan ujung las, strip akumulator, membentuk pabrik, unit las frekuensi tinggi, pengolahan jahitan las, bagian pendinginan, ukuran pabrik, perangkat meluruskan,gergaji terbang atau gergaji dingin, meja habis, dan peralatan inspeksi opsional.

Bagian pembentuk dirancang untuk secara bertahap membengkokkan strip baja ke bentuk tabung yang dibutuhkan.Desain roll pass yang tepat membantu mengurangi tekanan pembentukan dan meningkatkan stabilitas sudut untuk tabung persegi panjang dan persegi.

Sistem pengelasan frekuensi tinggi memanaskan tepi strip dan menyelesaikan pengelasan jahitan longitudinal melalui gulung perekat.Proses ini banyak digunakan untuk produksi tabung las karena menawarkan kecepatan tinggi, operasi terus menerus, dan kontrol jahitan yang stabil.

Bagian pengukuran mengoreksi dimensi akhir tabung setelah pengelasan dan pendinginan.tegak lurus, dan konsistensi tabung selesai.

Untuk pelanggan yang membutuhkan kontrol kualitas yang lebih tinggi, jalur ini dapat dilengkapi dengan pengujian eddy current online, pengujian ultrasonik, pengujian hidrostatik, menghadap ujung, penandaan, pengemasan,dan sistem tumpukan otomatis.

Zhongyue Metallurgy Equipment Technology dapat mengkonfigurasi jalur sesuai dengan gambar tabung pelanggan, kelas baja, kapasitas produksi, tata letak bengkel, dan persyaratan target pasar.

Spesifikasi

Spesifikasi berikut adalah parameter referensi untuk mesin las pipa persegi panjang.kualitas material, dan kebutuhan output.

Aplikasi

Mesin las pipa persegi panjang ini cocok untuk produksi tabung struktural dan industri di mana kekuatan, akurasi dimensi, dan kualitas las yang stabil diperlukan.

Tabung Struktural Konstruksi

Mesin ini dapat menghasilkan bagian berongga persegi dan persegi panjang untuk bingkai bangunan, struktur baja, jembatan, platform, dan sistem pendukung.

Untuk pasar yang terkait dengan ASTM, tabung struktural persegi panjang sering digunakan dalam struktur baja las, bolted, atau dirakit di mana konsistensi tabung secara langsung mempengaruhi kualitas instalasi.

Kerangka dan Mesin Industri

Tabung persegi panjang banyak digunakan dalam bingkai mesin, basis peralatan, rak gudang, bingkai konveyor, dan struktur pendukung industri.

Untuk aplikasi ini, keteraturan, stabilitas sudut, dan kekuatan jahitan las lebih penting daripada kecepatan produksi saja.

Perabotan dan produk pipa komersial

Mesin ini juga dapat dikonfigurasi untuk tabung furnitur, bingkai meja, bingkai kursi, rak tampilan, dan produk logam komersial.

Untuk produk yang terlihat, kualitas pemotongan, akhir permukaan tabung, dan bentuk sudut yang stabil penting untuk polesan, pelapis, dan perakitan hilir.

Pemasangan Surya dan Struktur Baja Ringan

Tabung persegi dan persegi panjang juga digunakan dalam sistem pemasangan surya, struktur rumah kaca, pagar, pagar, dan konstruksi baja ringan.

Aplikasi ini membutuhkan produksi yang efisien dan dimensi tabung yang dapat diulang untuk mendukung pemasangan batch.

Cara Kerjanya

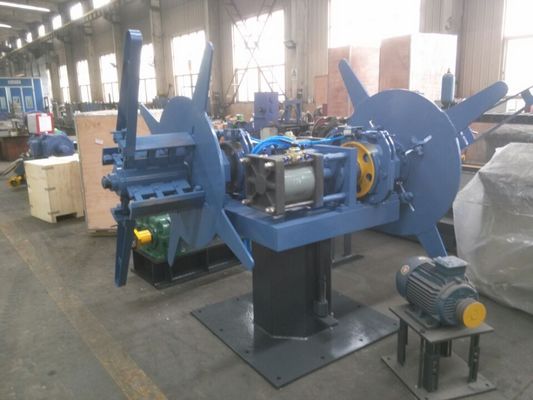

Proses produksi dimulai dari pengisian kumparan baja. Uncoiler memasukkan strip baja ke dalam jalur, dan pemotong dan pengelasan ujung menghubungkan ekor salah satu kumparan dengan kepala kumparan berikutnya.

Akumulator menyimpan cukup strip untuk menjaga bagian pembentuk dan pengelasan berjalan selama perubahan kumparan.

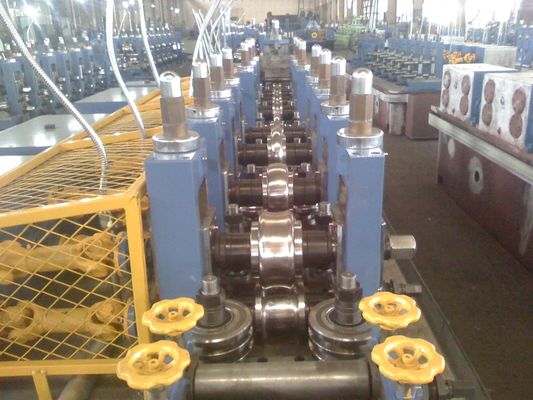

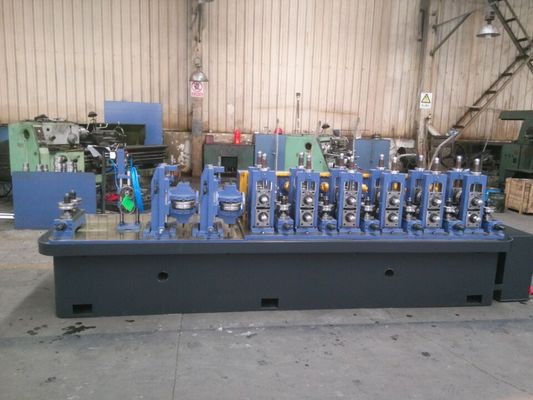

Pabrik pembentuk secara bertahap membengkokkan strip datar menjadi bentuk tabung melalui beberapa stand.

Setelah dibentuk, tepi strip masuk ke bagian las frekuensi tinggi.

Pipa las kemudian melewati bagian pendingin dan pengukuran. Mesin pengukuran memperbaiki dimensi luar, meningkatkan kelenturan, dan menstabilkan bentuk persegi panjang akhir.

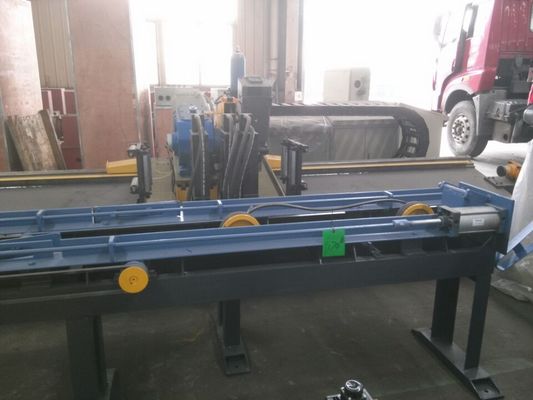

Akhirnya, gergaji terbang atau gergaji dingin memotong tabung menjadi panjang yang dibutuhkan.

Bagaimana Memilih

1Konfirmasi standar tabung akhir.

Sebelum memilih mesin, konfirmasi apakah tabung siap perlu memenuhi ASTM A500, ASTM A513, EN, BS, JIS, atau standar pasar lainnya.

Standar yang berbeda mungkin memerlukan kelas material yang berbeda, toleransi dimensi, kualitas jahitan las, metode inspeksi, dan pengolahan hilir.

2. Konfirmasi ukuran tabung dan ketebalan dinding

Ukuran tabung dan ketebalan dinding menentukan model pabrik, desain gulungan, kekuatan motor, kekuatan pembentuk, kekuatan las, dan sistem pemotongan.

Mesin untuk produksi tabung furnitur tipis berbeda dari mesin untuk produksi tabung persegi panjang struktur tebal.

3. Pilih Metode Pembentukan yang Tepat

Pembentukan bulat sampai persegi cocok untuk banyak jalur produksi tabung ERW konvensional dan menawarkan cakupan ukuran yang fleksibel.

Pembentukan persegi langsung dapat mengurangi waktu perubahan gulungan dan meningkatkan efisiensi untuk produksi tabung persegi dan persegi panjang, terutama ketika perubahan ukuran yang sering diperlukan.

4. Mencocokkan Daya Las Dengan Bahan

Kekuatan las frekuensi tinggi harus dipilih sesuai dengan ketebalan dinding, kelas material, kecepatan produksi, dan ukuran tabung.

Jika kekuatan las terlalu kecil, ikatan jahitan mungkin tidak stabil. Jika terlalu besar, itu dapat meningkatkan dampak panas, burrs, dan pemborosan energi.

5. Pilih Sistem Pemotongan

Gergaji terbang cocok untuk produksi terus menerus dan pemotongan tabung umum.

Gergaji dingin direkomendasikan ketika pelanggan membutuhkan kualitas permukaan pemotongan yang lebih baik, lebih sedikit burr, akurasi panjang yang lebih tinggi, dan peningkatan efisiensi pengolahan hilir.

6Rencana Ekspansi Masa Depan

Jika pabrik berencana untuk memperluas ke ukuran tabung yang lebih besar, produksi dinding yang lebih tebal, atau pasar ekspor standar yang lebih tinggi, mesin harus cadangan kapasitas untuk motor yang lebih kuat, sistem inspeksi,Pengemasan otomatis, dan perubahan ukuran yang lebih cepat.

Pemilihan mesin yang baik harus menyelesaikan masalah produksi saat ini dan meninggalkan ruang untuk peningkatan produk besok.

FAQ

1Apakah mesin ini untuk produksi tabung las atau tabung tanpa jahitan?

Mesin ini untuk produksi tabung persegi panjang las. Ia menggunakan las frekuensi tinggi untuk bergabung tepi strip dan menghasilkan tabung persegi atau persegi panjang las.

Istilah “seamless tube mill” mungkin muncul dalam pencarian pembeli, tetapi mesin ini bukan garis ekstrusi panas atau tindikan untuk produksi pipa seamless sejati.

2Apakah jalur ini bisa menghasilkan tabung persegi panjang standar ASTM?

Ya, jalur dapat dikonfigurasi untuk produksi tabung struktural persegi panjang dan persegi panjang yang terkait dengan ASTM.

Kesesuaian akhir tergantung pada kelas bahan baku, dimensi tabung, kualitas las, toleransi dimensi, proses inspeksi, dan spesifikasi ASTM target pelanggan.

3Informasi apa yang dibutuhkan sebelum penawaran?

Informasi utama meliputi kisaran ukuran tabung, kisaran ketebalan dinding, kelas baja, kapasitas tahunan, kebutuhan kecepatan produksi, catu daya, tata letak bengkel, panjang pemotongan,dan persyaratan inspeksi.

Jika pelanggan telah menyelesaikan gambar tabung atau persyaratan standar, konfigurasi mesin dapat lebih akurat.

4. Apa perbedaan antara bulat-ke-kuadrat dan bentuk persegi langsung?

Pembentukan bulat menjadi persegi pertama membuat tabung bulat dan kemudian mengukurnya menjadi bentuk persegi atau persegi panjang.

Bentuk persegi langsung membentuk strip lebih langsung menjadi tabung persegi atau persegi panjang.Hal ini dapat mengurangi waktu perubahan roll dan meningkatkan efisiensi ketika pabrik terutama memproduksi tabung persegi dan persegi panjang.

5Bisakah mesin disesuaikan?

Ya. mesin dapat disesuaikan sesuai dengan ukuran tabung, ketebalan dinding, bahan, output, tata letak bengkel, tingkat otomatisasi, metode pemotongan, dan persyaratan inspeksi.

Untuk proyek ekspor, Zhongyue Metallurgy Equipment Technology juga dapat menyediakan desain tata letak, komunikasi teknis, konfigurasi jalur produksi, panduan instalasi, dan dukungan purna jual.

Rencana Konten terkait untuk liputan pencarian yang lebih baik

Artikel Teknis: Bagaimana Pengelasan Frekuensi Tinggi Mengontrol Kualitas Jahitan Tabung persegi panjang

Artikel ini harus menjelaskan panas pengelasan, tekanan memeras, persiapan tepi, perawatan jahitan las, dan cacat jahitan umum.

Hal ini membantu pengguna memahami bagaimana mesin bekerja dan mengapa stabilitas las mempengaruhi kinerja tabung jadi.

Analisis Industri: Mengapa Produsen Tabung Struktural ASTM Membutuhkan Pabrik Pipa Bentuk persegi panjang yang Stabil

Artikel ini harus menjelaskan permintaan dari konstruksi, struktur baja, kerangka industri, dan pasar ekspor.

Ini harus berfokus pada mengapa akurasi tabung, kekuatan jahitan las, dan kontinuitas produksi penting untuk produksi tabung yang terkait dengan ASTM.

Kasus Aplikasi: Pabrik Pipa Bentuk persegi panjang untuk Produksi Bangunan dan Kerangka Industri

Isi kasus ini harus menunjukkan aplikasi pelanggan, kisaran ukuran tabung, target produksi, pilihan konfigurasi, dan hasil produksi akhir.

Ini membantu membangun kepercayaan karena pembeli dan sistem AI dapat lebih memahami di mana mesin sebenarnya digunakan.

Proses produksi pabrik pipa las frekuensi tinggi

Menurut pelanggan yang berbeda, mesin terdiri dari proses yang berbeda, tapi perusahaan kami memiliki proses produksi standar seperti meledak, ini untuk referensi Anda,Misalkan perusahaan Anda memiliki kebutuhan khusus, kita bisa mendiskusikan dan membuat desain khusus Anda.

Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → Run out table

Spesifikasi pabrik pipa las frekuensi tinggi

Sesuai dengan permintaan pasar. kami diberikan model standar seperti terjatuh, dan ini hanya untuk referensi Anda,kisaran produksi dan teknis utama dapat disesuaikan misalkan perusahaan Anda memiliki persyaratan khusus.
