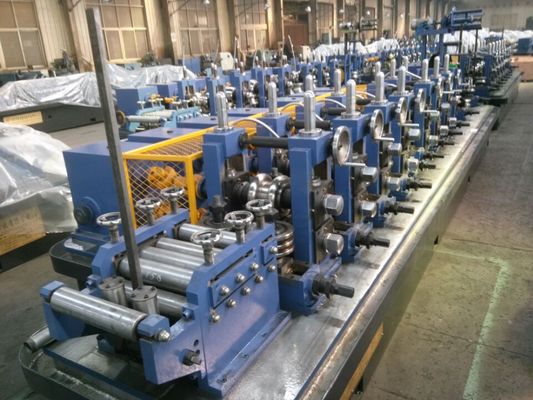

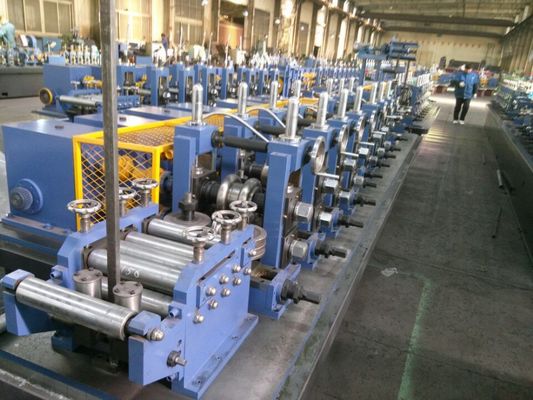

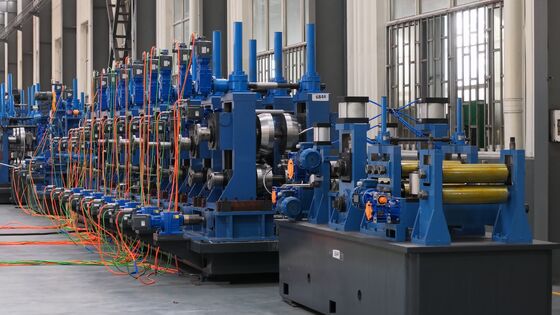

ZHANGJIAGANG ZHONGYUE PIPA LAS MILL_MODEL ZY50
ItuMesin Pembuat Pipa Baja Standar EN dan Peralatan Las Pipadirancang untuk produsen yang perlu memproduksi pipa baja las yang memenuhi persyaratan pasar Eropa untuk akurasi dimensi, stabilitas pengelasan, dan kualitas produksi yang konsisten.
Mesin ini cocok untuk memproduksi pipa bulat, tabung persegi, tabung persegi panjang, dan bagian berongga struktural yang digunakan dalam konstruksi, furnitur, struktur mekanis, sistem air, dan aplikasi teknik umum.
Tujuan halaman ini tidak hanya untuk memperkenalkan mesin las pipa.
Panduan ini menjelaskan masalah produksi yang dihadapi pembeli, mengapa produksi pipa standar EN memerlukan kontrol proses yang lebih ketat, dan cara memilih peralatan pembuatan pipa yang tepat.
Keunggulan teknis dan layanan
Produksi pipa merupakan suatu industri yang membutuhkan mesin yang berkualitas dan teknologi yang berpengalaman untuk menghasilkan suatu produk, artinya mesin dan pengalaman sama-sama penting, perusahaan kami hanya memproduksi pabrik pipa las frekuensi tinggi yang menggunakan mesin mandiri untuk memproduksi tabung baja dalam jumlah besar, kami meningkatkan mesin kami dengan menjalankannya untuk mendapatkan teknologi berpengalaman. Pilih kami, Anda tidak hanya mendapatkan mesin dari kami, Anda juga mendapatkan teknologi berpengalaman dari kami.
Singkat aplikasi pabrik pipa las frekuensi tinggi
Pabrik pipa las frekuensi tinggi yang dikenal dengan lini produksi tabung baja, menggunakan tukang las dan rol frekuensi tinggi untuk memproduksi semua jenis tabung baja, profil, dll. juga banyak digunakan dalam tabung konstruksi, tabung presisi, tabung otomatis, pagar, penukar panas, tabung furnitur, produksi tabung tekanan, dengan peralatan finishing yang sesuai, mesin juga mampu memproduksi pipa API, transportasi gas, dan tabung berstandar tinggi dan sebagainya.
Distribusi pasar
Pada awalnya, kami memproduksi dan menjual pabrik pipa las frekuensi tinggi hanya di pasar domestik, selama pembukaan dan pengembangan kebijakan negara, juga dengan peningkatan teknologi, kami memulai ekspor mesin sejak tahun 2006, dan sekarang pabrik pipa las frekuensi tinggi telah diekspor ke lebih dari 70 negara, pasar utama seperti Asia, Amerika Utara, Amerika Selatan, Eropa, Timur Tengah, Asia Tenggara dan Afrika. Kami semakin terkenal di pasar dunia.
Proses produksi pabrik pipa las frekuensi tinggi
Menurut pelanggan yang berbeda, mesin terdiri dari proses yang berbeda, tetapi perusahaan kami memiliki proses produksi standar seperti yang terjadi, ini untuk referensi Anda, misalkan perusahaan Anda memiliki persyaratan khusus, kami dapat mendiskusikan dan membuat desain khusus Anda.
Uncoiler→ Mesin geser & las→ Akumulator (Kandang) → Mesin pembentuk→ Pengelasan HF→ Mesin pengukur ukuran→ Gergaji terbang (Gergaji dingin) → Meja habis
Spesifikasi pabrik pipa las frekuensi tinggi
Sesuai dengan permintaan pasar. Kami diberikan model standar sebagai tiupan, dan ini hanya untuk referensi Anda, rentang produksi dan teknis utama dapat disesuaikan seandainya perusahaan Anda memiliki persyaratan khusus.
| Spesifikasi pabrik pipa las frekuensi tinggi |
| Model Pabrik |
Kisaran OD (mm) |
Kisaran ketebalan (mm) |
Kecepatan Jalur (m/mnt) |
| ZY-16 |
7.6-16 |
0,3-1,0 |
120 |
| ZY-20 |
10-25.4 |
0,3-1,5 |
120 |
| ZY-32 |
12.7-38.1 |
0,6-1,8 |
120 |
| ZY-45 |
16-50.8 |
0,7-2,0 |
110 |
| ZY-50 |
20-63.5 |
0.8-3.0 |
90 |
| ZY-60 |
25.4-76.2 |
1.0-3.2 |
80 |
| ZY-76 |
31.8-88.9 |
1.2-3.75 |
80 |
| ZY-89 |
33.4-101.6 |
1.2-4.5 |
75 |
| ZY-125 |
50.8-130 |
2.0-5.0 |
60 |
| ZY-165 |
76.2-168 |
2.0-6.0 |
50 |
| ZY-219 |
88.9-219 |
2.0-8.0 |
50 |
| ZY-273 |
89-273 |
3.0-12.0 |
40 |
| ZY-325 |
89-325 |
3.0-12.7 |
40 |
| ZY-406 |
114-406 |
4.0-16.0 |
40 |
| ZY-508 |
219-508 |
4.0-19.1 |
40 |
| ZY-610 |
273-610 |
4.0-19.1 |
40 |
| ZY-660 |
273-660 |
4.0-22 |
40 |
Masalah
Banyak produsen pipa baja ingin memasuki atau berekspansi di pasar berstandar Eropa, namun mereka sering menghadapi beberapa tantangan produksi:
Dimensi pipa kurang stabil.
Kualitas jahitan las tidak konsisten.
Toleransi ketebalan dinding sulit dikendalikan.
Kelurusan pipa tidak memenuhi ekspektasi pembeli.
Kecepatan produksi tinggi, namun tingkat scrap juga tinggi.
Bagi pembeli, pertanyaan kuncinya bukan hanya “Dapatkah mesin ini membuat pipa baja?”
Pertanyaan yang lebih penting adalah:
Dapatkah mesin pembuat pipa baja ini membantu menghasilkan pipa las dengan kualitas stabil, dimensi terkontrol, dan kepatuhan yang lebih baik terhadap persyaratan produksi terkait EN?
Jawabannya bergantung pada akurasi pembentukan, stabilitas sistem pengelasan, presisi ukuran, akurasi pemotongan, dan konfigurasi pemeriksaan kualitas.
Menyebabkan
Mengapa Produksi Pipa Standar EN Lebih Menuntut
Aplikasi pipa yang berhubungan dengan EN biasanya memerlukan lebih dari sekedar pembentukan pipa dasar.
Misalnya, EN 10219 mencakup bagian berongga struktural yang dilas dingin dan mencakup persyaratan yang berkaitan dengan kondisi pengiriman teknis, toleransi, dimensi, dan properti bagian.
EN 10255 digunakan untuk tabung baja non-paduan yang cocok untuk pengelasan dan penguliran, dan mencakup persyaratan untuk tabung melingkar, ujung tabung, pelapis, dan kondisi pengiriman terkait.
Artinya mesin pembuat pipa harus mendukung produksi yang stabil mulai dari pemasukan kumparan hingga keluaran pipa jadi.
Penyebab Umum Kegagalan Produksi
Desain roll forming yang buruk dapat menyebabkan deformasi strip yang tidak merata.
Hal ini dapat menyebabkan gelombang tepi, kebulatan yang buruk, celah pengelasan yang tidak stabil, dan goresan permukaan.
Jika unit pengelasan tidak stabil, lapisan pipa mungkin memiliki fusi yang tidak mencukupi, masalah duri, atau kekuatan las yang tidak konsisten.
Jika ukuran bagian tidak akurat, pipa akhir mungkin gagal memenuhi persyaratan diameter luar, sudut tabung persegi, kelurusan, atau toleransi panjang.
Mengapa Stabilitas Mesin Penting
Pembeli pipa yang berhubungan dengan EN biasanya peduli dengan kualitas yang dapat diulang.
Mesin yang hanya bekerja dengan baik selama produksi percobaan tidaklah cukup.
Lini produksi harus tetap stabil selama jam kerja yang panjang, perubahan ukuran yang sering, dan batch material yang berbeda.
Kesimpulan:
Penyebab utama buruknya produksi pipa EN bukan hanya satu masalah saja.
Hal ini biasanya disebabkan oleh akurasi pembentukan yang lemah, pengelasan yang tidak stabil, kontrol ukuran yang buruk, dan perencanaan inspeksi yang tidak memadai.
Larutan
Solusi Produksi Pipa Las Lengkap
Solusinya adalah dengan menggunakan mesin pembuat pipa baja dengan struktur pembentuk yang kaku, perkakas roll yang akurat, sistem pengelasan frekuensi tinggi yang stabil, ukuran bagian yang presisi, dan peralatan pemotongan yang andal.
Peralatan las pipa ini dirancang untuk membantu produsen meningkatkan:
Konsistensi dimensi pipa.
Stabilitas jahitan las.
Kualitas permukaan.
Efisiensi produksi.
Akurasi perubahan spesifikasi.
Tingkat penerimaan pipa jadi.
Solusi Pembentukan dan Pengelasan
Bagian pembentuk secara bertahap membengkokkan strip baja menjadi bentuk pipa yang diperlukan.
Deformasi terkendali ini mengurangi konsentrasi tegangan dan membantu mempertahankan geometri pipa yang lebih baik.
Bagian pengelasan menggunakan pengelasan frekuensi tinggi untuk menyatukan tepi strip secara terus menerus.
Pembentukan tepi yang stabil sebelum pengelasan sangat penting karena kesejajaran tepi yang buruk dapat secara langsung mempengaruhi kualitas lapisan las.
Solusi Pengukuran dan Pemotongan
Setelah pengelasan dan pendinginan, pipa masuk ke bagian sizing.
Ukurannya sesuai dengan diameter, bentuk, dan kelurusan pipa akhir.
Sistem pemotongan kemudian memotong pipa sesuai panjang yang dibutuhkan tanpa menghentikan produksi berkelanjutan.
Gergaji terbang atau gergaji potong dingin dapat dipilih berdasarkan bahan pipa, kecepatan, kebutuhan duri, dan kualitas permukaan akhir.
Kesimpulan:
Solusi pembuatan pipa standar EN yang memenuhi syarat harus mengontrol seluruh proses, tidak hanya titik pengelasan.
Aplikasi
Produksi Pipa Baja Struktural
Mesin ini dapat digunakan untuk memproduksi bagian berongga struktural untuk rangka bangunan, struktur pendukung, rangka mesin, dan komponen teknik.
Aplikasi terkait EN 10219 sering kali berfokus pada bagian berongga struktural, termasuk profil melingkar, persegi, dan persegi panjang.
Untuk aplikasi ini, keakuratan dimensi, kelurusan, dan konsistensi lapisan las adalah penting.
Pipa Air, Gas, dan Pelayanan Umum
Untuk tabung baja non-paduan yang cocok untuk pengelasan dan penguliran, aplikasi terkait EN 10255 dapat mencakup pengangkutan cairan umum, pipa konstruksi, dan sistem pipa yang memerlukan opsi ujung tabung atau pelapis.
Lini produksi harus mendukung pembentukan pipa bulat yang stabil dan kualitas ujung pipa yang konsisten.
Pipa Konstruksi dan Infrastruktur
Pipa las banyak digunakan dalam perancah, sistem pendukung, pagar, pegangan tangan, dan aplikasi infrastruktur ringan.
Di pasar-pasar ini, pembeli biasanya mementingkan kekuatan pipa, penyelesaian permukaan, kelurusan, dan konsistensi batch.
Tabung Mekanik dan Industri
Mesin tersebut juga dapat memproduksi tabung yang digunakan dalam permesinan, sistem penyimpanan, peralatan pertanian, struktur transportasi, dan rangka industri.
Untuk penggunaan mekanis, konsistensi pipa meningkatkan pemotongan, pelubangan, pembengkokan, dan pengelasan di bagian hilir.
Cara Kerjanya
Aliran Produksi
Lini produksi pipa las standar EN yang khas meliputi:
Pemuatan kumparan baja.
Membuka gulungan.
Perataan strip.
Pengelasan geser dan pantat.
Aki.
Pembentukan gulungan.
Pengelasan frekuensi tinggi.
Syal jahitan las.
Pendinginan.
Perekat.
Pelurusan.
Pemotongan.
Pengumpulan pipa selesai.
Inspeksi opsional.
Prinsip Pembentukan

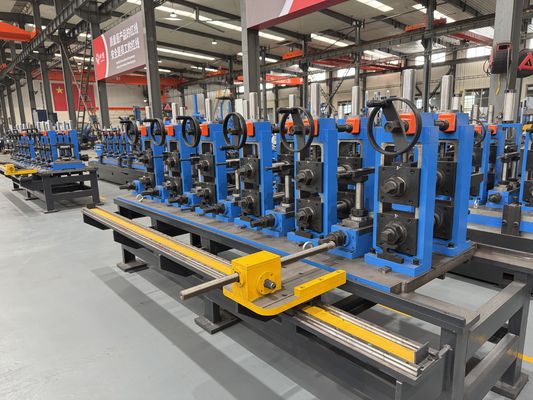

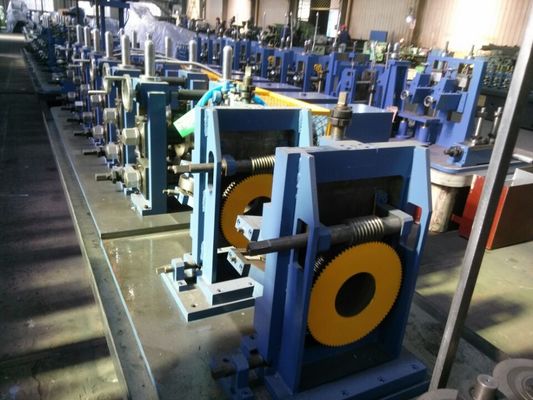

Strip baja memasuki beberapa dudukan pembentuk.
Setiap dudukan membengkokkan strip selangkah demi selangkah hingga kedua tepinya bertemu pada titik pengelasan.
Desain roll pass yang baik memastikan tepi strip sejajar sebelum pengelasan.
Hal ini penting karena kesalahan pembentukan yang kecil pun dapat menyebabkan celah pengelasan yang tidak stabil.
Prinsip Pengelasan
Pengelasan frekuensi tinggi memanaskan tepi strip dengan cepat.
Ujung-ujungnya kemudian diperas bersama-sama dengan gulungan pemeras untuk membentuk lapisan las yang berkesinambungan.
Setelah pengelasan, duri luar dapat dihilangkan dengan alat syal.
Hal ini meningkatkan kualitas permukaan dan mempersiapkan pipa untuk pemrosesan hilir.
Prinsip Ukuran
Bagian ukuran mengoreksi diameter, bentuk, dan kelurusan pipa setelah pengelasan dan pendinginan.
Untuk tabung persegi dan persegi panjang, bagian ukuran dan bentuk juga mengontrol radius sudut, kerataan sisi, dan akurasi profil.
Kesimpulan:
Mesin ini bekerja sebagai sistem pembentukan, pengelasan, ukuran, dan pemotongan yang lengkap.
Produksi pipa EN yang stabil bergantung pada koordinasi setiap bagian.
Cara Memilih
1. Pilih Sesuai dengan Target Aplikasi EN
Pertama-tama konfirmasikan aplikasi terkait EN mana yang dimaksudkan untuk pipa tersebut.
Jika targetnya adalah produksi bagian berongga struktural, mesin harus fokus pada akurasi pembentukan, presisi ukuran, dan konsistensi profil.
Jika targetnya adalah pipa yang cocok untuk pengelasan dan threading, kebulatan, kualitas ujung pipa, dan kompatibilitas perawatan permukaan menjadi lebih penting.
2. Pilih Sesuai Kisaran Ukuran Pipa
Pembeli harus menyediakan diameter pipa bulat, ukuran tabung persegi, ukuran tabung persegi panjang, dan ketebalan dinding.
Kisaran ukuran yang luas memerlukan dudukan pembentuk yang lebih kuat dan perencanaan perkakas gulungan yang lebih banyak.
Kisaran ukuran yang sempit mungkin menggunakan konfigurasi mesin yang lebih ekonomis.
3. Pilih Sesuai Kelas Material
Bahan yang berbeda memerlukan gaya pembentukan dan kontrol pengelasan yang berbeda.
Baja karbon umum digunakan untuk produksi pipa struktural dan umum.
Baja galvanis memerlukan perlindungan permukaan yang lebih baik dan kontrol pengelasan yang cermat.
Baja tahan karat membutuhkan lebih banyak perhatian pada permukaan akhir dan material gulungan.
4. Pilih Sesuai Kapasitas Produksi
Kecepatan yang lebih tinggi dapat meningkatkan output, namun hanya jika pengelasan, pendinginan, pengukuran, dan pemotongan tetap stabil.
Jika pabrik berfokus pada kualitas yang berhubungan dengan EN, output yang stabil akan lebih berharga dibandingkan hanya mengejar kecepatan maksimum.
5. Pilih Sesuai Persyaratan Inspeksi
Untuk produksi pipa yang berorientasi ekspor, sistem inspeksi opsional mungkin diperlukan.
Ini mungkin termasuk pengujian arus eddy, pengukuran diameter online, kontrol panjang, dan pemantauan lapisan las.
Konfigurasi inspeksi harus sesuai dengan pasar pembeli dan persyaratan penerimaan pelanggan.
6. Pilih Sesuai Tata Letak Pabrik
Sebelum memesan mesin, pembeli harus memastikan panjang bengkel, kapasitas crane, kondisi pondasi, catu daya, sistem pendingin air, dan arah aliran material.
Tata letak yang benar meningkatkan efisiensi dan mengurangi masalah penanganan.
Informasi Kapabilitas dan Kepercayaan Perusahaan
Zhangjiagang Zhongyue Peralatan Metalurgi Technology Co., Ltdmenyediakan solusi lini produksi pipa las yang disesuaikan untuk berbagai aplikasi tabung dan kebutuhan pasar.
Dukungan teknik kami dapat mencakup:
Analisis ukuran pipa dan ketebalan dinding.
Tinjauan kebutuhan material dan pengelasan.
Diskusi aplikasi terkait EN.
Desain konfigurasi mesin.
Perencanaan perkakas gulungan.
Dukungan tata letak pabrik.
Panduan instalasi.
Pelatihan operator.
Layanan teknis purna jual.
Kami tidak menyarankan memilih peralatan hanya berdasarkan diameter pipa.
Solusi pembuatan pipa yang andal harus dipilih berdasarkan standar pipa, jenis material, kecepatan produksi, kebutuhan pemeriksaan kualitas, dan aplikasi hilir.
Hal ini membantu pelanggan mengurangi risiko produksi sebelum investasi.
Pertanyaan Umum
1. Apa yang dimaksud dengan mesin pembuat pipa baja standar EN?
Mesin pembuat pipa baja standar EN adalah lini produksi pipa las yang dikonfigurasi untuk mendukung produksi pipa untuk aplikasi standar Eropa.
Biasanya berfokus pada pembentukan stabil, pengelasan frekuensi tinggi, akurasi ukuran, kelurusan pipa, dan sistem inspeksi opsional.
2. Bisakah mesin ini memproduksi pipa sesuai EN 10219?
Ya, mesin ini dapat dikonfigurasi untuk memproduksi bagian berongga struktural las dingin yang digunakan dalam aplikasi terkait EN 10219.
Namun, kepatuhan akhir juga bergantung pada persyaratan bahan mentah, pengendalian produksi, inspeksi, pengujian, dan sertifikasi pelanggan.
3. Apakah peralatan ini dapat memproduksi pipa tipe EN 10255?
Mesin ini dapat dikonfigurasi untuk memproduksi pipa baja las melingkar yang digunakan dalam aplikasi terkait EN 10255.
Pembeli harus memastikan diameter pipa, ketebalan dinding, penyelesaian akhir, persyaratan pelapisan, dan aplikasi threading atau pengelasan.
4. Apa yang paling mempengaruhi kualitas pipa las?
Faktor terpenting adalah kualitas strip baja, desain gulungan, akurasi pembentukan, stabilitas pengelasan, kontrol pendinginan, presisi ukuran, akurasi pemotongan, dan metode inspeksi.
Kekakuan mesin dan pelatihan operator juga mempengaruhi kualitas produksi jangka panjang.
5. Bagaimana cara memilih peralatan las pipa yang tepat?
Anda harus memberikan kisaran ukuran pipa, ketebalan dinding, mutu baja, standar EN target, kecepatan produksi, hasil tahunan, tata letak bengkel, dan persyaratan inspeksi.
Dengan rincian ini, para insinyur dapat merekomendasikan bagian pembentukan, sistem pengelasan, metode pemotongan, tingkat otomatisasi, dan opsi pengujian yang sesuai.
Konten Pendukung yang Disarankan
Artikel Teknis / Caranya
Cara Memproduksi Pipa Baja Las Standar EN dengan Jalur Pengelasan Pipa Frekuensi Tinggi
Artikel ini dapat menjelaskan langkah-langkah pembentukan, pengelasan, ukuran, syal, pendinginan, dan inspeksi.
Analisis Industri / Mengapa
Mengapa Produksi Pipa Standar EN Membutuhkan Stabilitas Pengelasan dan Kontrol Dimensi yang Lebih Baik
Artikel ini dapat menganalisis persyaratan ekspor, inspeksi pelanggan, biaya sisa, dan risiko kualitas yang tersembunyi.
Kasus Aplikasi / Dimana
Studi Kasus Proyek Lini Produksi Pipa Struktural Standar EN
Halaman kasus ini dapat menunjukkan rentang ukuran pipa, jenis material, kecepatan produksi, konfigurasi jalur, metode inspeksi, dan aplikasi pelanggan.
Kesimpulan Akhir
Mesin pembuat pipa baja standar EN tidak boleh disajikan sebagai halaman produk sederhana.
Bagi produsen yang menargetkan pasar pipa berstandar Eropa, ini adalah solusi produksi lengkap yang memengaruhi keakuratan dimensi, kualitas lapisan las, keandalan inspeksi, dan penerimaan pelanggan jangka panjang.
