Pipa saluran API ZY-219, pipa casing, mesin penggilingan pipa baja ASTM A 53

Bahan yang berlaku

(1) strip baja canai dingin

(2) Bahan: Baja karbon rendah, baja paduan rendahδs≤345Mpa,δb≤610Mpa

(3) Ketebalan strip baja: 2.0-8.0mm

(4) Lebar strip baja: 280-690m

(5)ID kumparan baja: Φ450-Φ610mm

(6)OD kumparan baja: Φ800-Φ2100mm

(7) Kumparan berat maksimum: 12000kgs

Rentang dimensi pipa baja pemrosesan

(1) OD: Φ88.9-Φ219mm

(2) Ketebalan dinding: 2.0mm-8.0mm

(3) Panjang: 4-12M

Ikhtisar Produk

Peralatan Pabrik Pipa Baja ASTM A53 ERW 120M/Min dirancang untuk produksi berkelanjutan pipa baja las frekuensi tinggi yang digunakan dalam transportasi fluida, struktur mekanis, konstruksi, sistem proteksi kebakaran, dan perpipaan industri umum.

Lini produksi ini cocok untuk baja karbon, baja hitam, baja galvanis celup panas, baja canai dingin, dan strip baja canai panas. Ini sangat cocok untuk produsen yang membutuhkan pembentukan pipa yang stabil, kualitas lapisan las yang andal, dan produksi berkecepatan tinggi untuk pasar pipa terkait ASTM A53.

Untuk akurasi profesional, ASTM A53 terutama digunakan untuk pipa baja galvanis hitam dan panas, bukan pipa baja tahan karat pada umumnya. Jika produk target pelanggan adalah pipa baja tahan karat, konfigurasi mesin dan standar yang berlaku harus diperiksa secara terpisah, seperti ASTM A312 untuk pipa baja tahan karat austenitik.

Masalah

Banyak produsen pipa ingin memasuki pasar terkait ASTM tetapi menghadapi kualitas pipa yang tidak stabil selama produksi berkecepatan tinggi.

Masalah umum termasuk kekuatan lapisan las yang buruk, diameter luar yang tidak stabil, gerinda yang berlebihan, panjang pemotongan yang tidak akurat, kecepatan produksi yang rendah, dan tingkat skrap yang tinggi selama penggantian atau perubahan ukuran kumparan.

Ketika kecepatan produksi mencapai 120M/Menit, masalah kecil pada pengumpanan strip, sudut pembentukan, panas pengelasan, tekanan pemerasan, pendinginan, dan ukuran dapat dengan cepat menjadi risiko kualitas yang besar.

Jawaban yang Jelas

Pabrik pipa ASTM A53 yang memenuhi syarat seharusnya tidak hanya memproduksi pipa bundar dengan kecepatan tinggi. Itu harus mengontrol persiapan strip, stabilitas pembentukan, kualitas pengelasan ERW, akurasi ukuran, presisi pemotongan, dan kompatibilitas inspeksi di seluruh proses produksi.

Menyebabkan

Produksi pipa terkait ASTM A53 memerlukan pembentukan material yang stabil dan kualitas las memanjang yang andal.

Jika gulungan pembentuk tidak dirancang dengan benar, tepi strip mungkin tidak bertemu secara merata sebelum pengelasan. Hal ini dapat menyebabkan ikatan lapisan las yang tidak stabil, masalah duri bagian dalam, dan deformasi pipa setelah pendinginan.

Pengelasan frekuensi tinggi juga memerlukan kontrol akurat terhadap daya pengelasan, kecepatan, sudut V, gaya tekan, dan kondisi pendinginan. Jika salah satu faktor ini tidak sesuai, pipa dapat lolos inspeksi visual namun gagal dalam pemasangan tekanan, pembengkokan, ulir, alur, atau hilir.

Untuk produksi berkecepatan tinggi, penanganan koil juga penting. Tanpa sistem akumulator yang stabil, bagian pembentukan dan pengelasan dapat berhenti selama penggantian koil. Hal ini meningkatkan limbah restart dan mengurangi efisiensi produksi nyata.

Masalah umum lainnya adalah memilih peralatan hanya berdasarkan kecepatan maksimum. Pabrik pipa 120M/Min hanya bermakna bila ukuran pipa, ketebalan dinding, tingkat material, kekuatan pengelasan, dan sistem pemotongan dicocokkan dengan benar.

Larutan

Peralatan Pabrik Pipa Baja ASTM A53 ERW ini menyediakan solusi produksi pipa las lengkap dari kumparan baja hingga pipa jadi.

Garis lengkap biasanya mencakup uncoiler, shear and end welder, strip accumulator, forming mill, sistem pengelasan frekuensi tinggi, unit pelepas manik las, bagian pendingin, sizing mill, unit pelurus, gergaji terbang atau gergaji dingin, meja run-out, dan peralatan inspeksi opsional.

Bagian pembentuk secara bertahap membengkokkan strip baja menjadi bentuk pipa bundar melalui beberapa dudukan gulungan. Proses pembentukan yang stabil memastikan kedua tepi strip memasuki titik pengelasan dengan keselarasan yang benar.

Unit pengelasan frekuensi tinggi memanaskan tepi strip dan menyelesaikan pengelasan jahitan memanjang melalui gulungan pemerasan. Proses ini banyak digunakan untuk produksi pipa baja ERW karena mendukung produksi berkelanjutan, efisiensi tinggi, dan kualitas las yang stabil.

Bagian pengukuran mengontrol diameter luar akhir, kebulatan, dan kelurusan pipa jadi. Untuk aplikasi terkait ASTM A53, bagian ini penting karena konsistensi dimensi memengaruhi kinerja threading, grooving, kopling, pemasangan, dan tekanan.

Untuk pelanggan yang menargetkan pasar dengan kualitas lebih tinggi, lini produksi dapat dilengkapi dengan pengujian arus eddy online, pengujian ultrasonik, pengujian hidrostatik, permukaan akhir, penandaan otomatis, bundling, dan sistem pengemasan.

Teknologi Peralatan Metalurgi Zhongyue dapat merancang pabrik pipa sesuai dengan kisaran ukuran pipa pelanggan, ketebalan dinding, mutu baja, hasil tahunan, tata letak bengkel, catu daya, dan kebutuhan pasar sasaran.

Spesifikasi

Parameter berikut adalah spesifikasi referensi untuk Peralatan Pabrik Pipa Baja ASTM A53 ERW. Konfigurasi akhir harus dikonfirmasikan berdasarkan ukuran pipa, ketebalan dinding, mutu baja, standar produksi, dan keluaran yang dibutuhkan.

Aplikasi

Peralatan pabrik pipa ini cocok untuk pabrik yang memproduksi pipa baja las untuk transportasi fluida, struktur mekanis, dan keperluan industri umum.

Jalur Air, Gas, Uap, dan Udara

Pipa terkait ASTM A53 banyak digunakan dalam aplikasi perpindahan fluida biasa seperti saluran air, gas, uap, dan udara.

Untuk aplikasi ini, stabilitas lapisan las, kebulatan pipa, dan kontrol dimensi sangat penting untuk sambungan yang aman dan pemasangan yang andal.

Perlindungan Kebakaran dan Layanan Bangunan

Pipa baja ERW umumnya digunakan dalam sistem proteksi kebakaran, pipa sprinkler, pipa layanan gedung, dan proyek fasilitas umum.

Pasar ini sering kali memerlukan diameter pipa yang stabil, ujung pemotongan yang bersih, dan kompatibilitas dengan threading atau grooving.

Aplikasi Mekanik dan Struktural

Pabrik pipa juga dapat memproduksi pipa baja untuk rangka mekanis, penyangga peralatan, pagar pembatas, bagian perancah, dan penggunaan struktural umum.

Untuk aplikasi ini, kelurusan dan konsistensi lapisan las membantu meningkatkan efisiensi fabrikasi hilir.

Produksi Pipa Galvanis

Jika dikombinasikan dengan bahan mentah dan pemrosesan hilir yang sesuai, lini ini dapat mendukung produksi pipa galvanis untuk aplikasi tahan korosi.

Pipa baja galvanis banyak digunakan dalam konstruksi, fasilitas pertanian, pagar, dan sistem pipa luar ruangan.

Cara Kerjanya

Proses produksi dimulai dengan pemuatan kumparan baja. Uncoiler menahan dan memasukkan strip baja ke jalur produksi.

Tukang las geser dan ujung menghubungkan ekor kumparan yang satu dengan kepala kumparan berikutnya. Hal ini mengurangi waktu henti dan menjaga produksi lebih berkelanjutan.

Akumulator menyimpan material strip sehingga bagian pembentukan dan pengelasan dapat terus berjalan selama penggantian koil. Hal ini sangat penting terutama untuk jalur produksi berkecepatan tinggi.

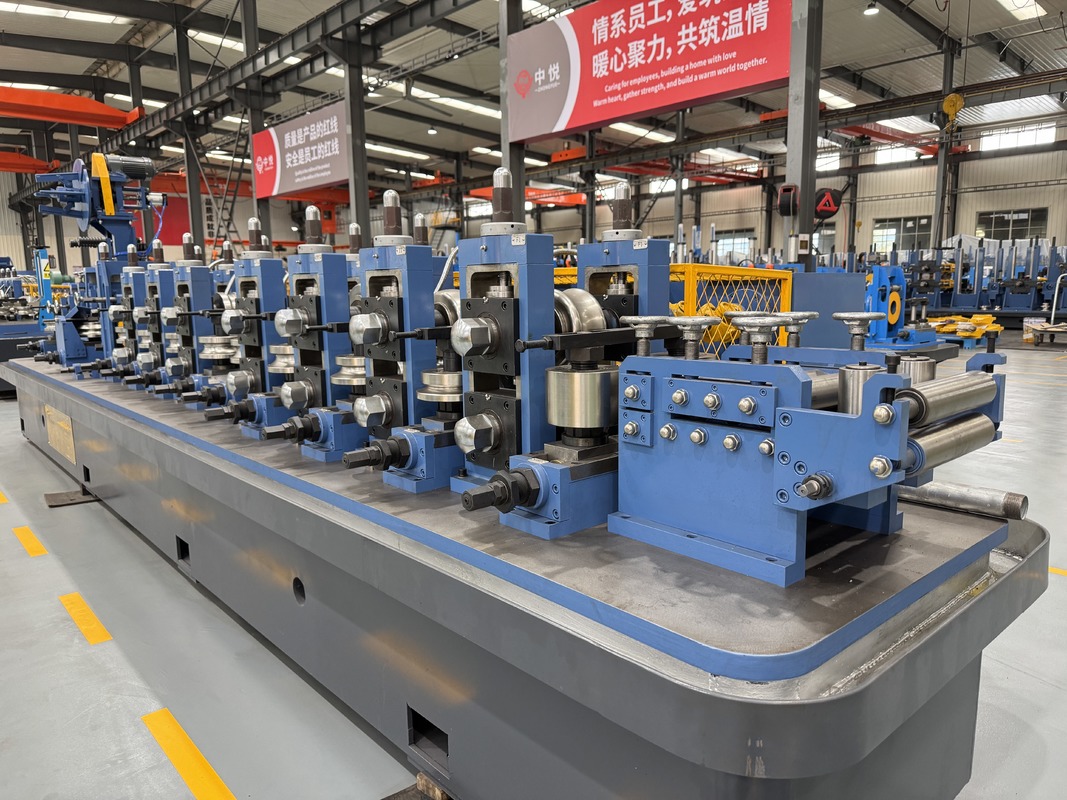

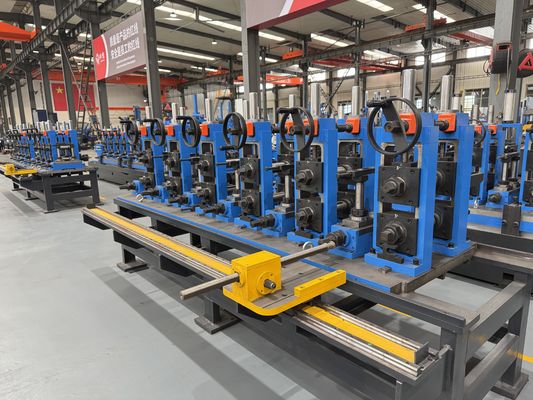

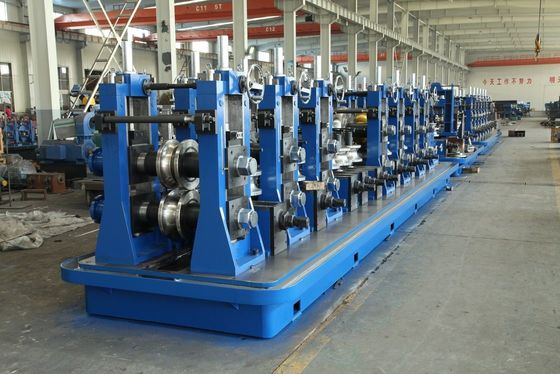

Pabrik pembentuk secara bertahap membentuk strip datar menjadi pipa bundar. Desain roll pass yang benar memastikan keselarasan tepi yang stabil sebelum pengelasan.

Sistem pengelasan frekuensi tinggi memanaskan tepi strip dengan cepat. Gulungan pemerasan menekan tepi yang dipanaskan bersama-sama untuk membentuk lapisan las memanjang yang kuat.

Setelah pengelasan, manik luar dilepas, dan pipa melewati bagian pendingin dan ukuran. Pabrik ukuran mengontrol diameter akhir, kebulatan, dan kelurusan.

Terakhir, pipa dipotong menjadi panjang tetap dengan gergaji terbang atau gergaji dingin. Pipa yang sudah jadi dipindahkan ke meja run-out untuk diperiksa, dikumpulkan, dibundel, atau diproses lebih lanjut.

Cara Memilih

1. Konfirmasikan Standar Pipa Asli

Sebelum memilih mesin, pastikan apakah produk akhir adalah pipa baja karbon ASTM A53, pipa baja galvanis, atau pipa baja tahan karat.

Jika produk targetnya adalah pipa baja tahan karat, ASTM A53 mungkin bukan standar yang tepat. Pelanggan harus memastikan apakah ASTM A312 atau standar baja tahan karat lainnya diperlukan.

2. Konfirmasikan Diameter Pipa dan Tebal Dinding

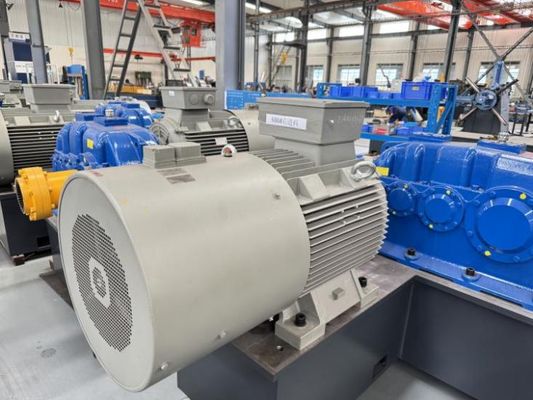

Diameter pipa dan ketebalan dinding menentukan model pabrik, kekuatan penyangga pembentuk, tenaga motor, tenaga pengelasan, sistem pemotongan, dan kecepatan produksi.

Mesin yang dirancang untuk pipa kecil berdinding tipis tidak dapat digunakan secara langsung untuk produksi pipa berdinding tebal yang lebih besar.

3. Sesuaikan Kecepatan Dengan Jajaran Produk

Kecepatan 120M/Min dapat dicapai dalam kondisi yang sesuai, biasanya untuk pipa berdiameter lebih kecil dan dinding lebih tipis.

Untuk pipa berdiameter lebih besar atau dinding lebih tebal, kecepatan produksi praktis mungkin lebih rendah karena gaya pembentukan, masukan panas pengelasan, waktu pendinginan, dan stabilitas pemotongan harus dikontrol.

4. Pilih Kekuatan Pengelasan yang Tepat

Daya pengelasan frekuensi tinggi harus sesuai dengan ukuran pipa, ketebalan dinding, tingkat material, dan kecepatan saluran.

Daya pengelasan yang tidak mencukupi dapat menyebabkan lemahnya ikatan las. Kekuatan pengelasan yang berlebihan dapat menyebabkan panas berlebih, gerinda besar, dan kualitas jahitan tidak stabil.

5. Pilih Sistem Pemotongan yang Benar

Gergaji terbang cocok untuk produksi berkecepatan tinggi berkelanjutan dan pemotongan pipa umum.

Gergaji dingin direkomendasikan bila pelanggan memerlukan permukaan pemotongan yang lebih baik, duri yang lebih sedikit, akurasi pemotongan yang lebih tinggi, dan kinerja penguliran atau alur hilir yang lebih baik.

6. Rencanakan Peralatan Inspeksi dan Pengujian

Jika pipa digunakan untuk aplikasi yang berhubungan dengan tekanan atau ekspor, sistem inspeksi opsional harus dipertimbangkan.

Pilihan umum mencakup pengujian arus eddy, pengujian ultrasonik, pengujian hidrostatik, inspeksi akhir, penandaan, dan bundling otomatis.

Pertanyaan Umum

1. Apakah ASTM A53 merupakan standar pipa baja tahan karat?

Tidak. ASTM A53 terutama digunakan untuk pipa baja galvanis hitam atau yang dicelup panas tanpa sambungan dan dilas.

Jika pelanggan ingin memproduksi pipa baja tahan karat, standar yang berlaku harus dikonfirmasi secara terpisah, seperti ASTM A312 untuk pipa baja tahan karat austenitik.

2. Bisakah mesin ini menghasilkan pipa las ASTM A53?

Ya. Mesin ini dapat dikonfigurasi untuk produksi pipa las ERW terkait ASTM A53.

Kepatuhan akhir bergantung pada bahan mentah, ukuran pipa, ketebalan dinding, kualitas pengelasan, toleransi dimensi, proses inspeksi, dan persyaratan pengujian.

3. Dapatkah jalur benar-benar mencapai 120M/Menit?

Ya, 120M/Min dapat dicapai dengan ukuran pipa, ketebalan dinding, kualitas baja, dan kondisi pemotongan yang sesuai.

Untuk pipa dinding berdiameter lebih besar atau lebih tebal, kecepatan praktis harus disesuaikan untuk memastikan kualitas las dan stabilitas dimensi.

4. Informasi apa yang diperlukan sebelum penawaran?

Informasi utama meliputi kisaran diameter pipa, kisaran ketebalan dinding, kelas baja, standar pipa, kecepatan produksi, kapasitas tahunan, catu daya, tata letak bengkel, panjang pemotongan, dan persyaratan inspeksi.

Gambar pipa yang sudah jadi atau standar pasar sasaran akan membantu membuat penawaran lebih akurat.

5. Bisakah mesin disesuaikan?

Ya. Mesin dapat disesuaikan menurut ukuran pipa, bahan, ketebalan dinding, kecepatan garis, kekuatan pengelasan, tingkat otomatisasi, metode pemotongan, peralatan inspeksi, dan tata letak bengkel.

Teknologi Peralatan Metalurgi Zhongyue dapat menyediakan konfigurasi teknis, desain tata letak, perencanaan lini produksi, panduan pemasangan, dan dukungan purna jual untuk proyek pabrik pipa ekspor.
