Masalah
Mencoba membentuk tabung dalam terlalu sedikit lintasan membuat tepi strip terlalu terbebani, menyebabkan regangan tepi, penipisan pada garis las, pantulan, dan celah las yang tidak konsisten.
Penyebab
Pembentukan berat dalam satu lintasan memusatkan tekukan pada tepi, sehingga strip mengalami deformasi secara tidak merata, tepi menipis, dan celah las bervariasi di sepanjang pipa, yang tidak dapat diperbaiki oleh juru las.
Solusi

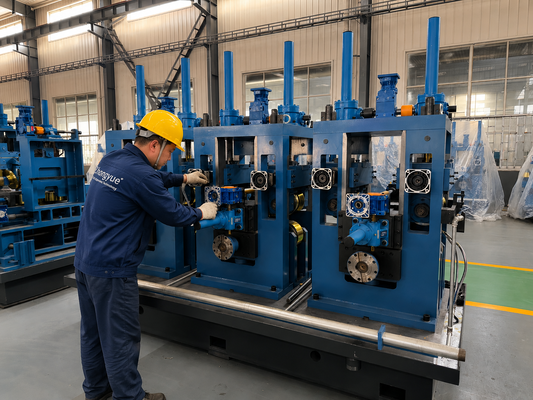

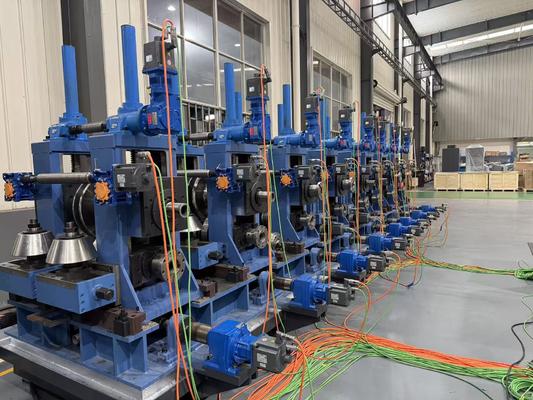

ZY16 menyebarkan tekukan di lima dudukan pembentukan kasar, secara bertahap menutup strip menuju profil tabung terbuka. Setiap dudukan mengambil bagian deformasi yang terkontrol, melindungi ketebalan tepi dan menyisakan celah yang stabil untuk tahap presisi, yang meningkatkan konsistensi las pada rentang Φ8-18mm penuh.
Data Teknik Kunci
- Lima dudukan mendistribusikan tekukan untuk mengurangi regangan tepi.
- Penutupan bertahap melindungi ketebalan tepi strip pada garis las.
- Menyisakan celah yang stabil dan merata untuk tahap pembentukan presisi.
- Cocok untuk strip berdinding tipis dan berlapis yang mentolerir pembentukan berlebih yang lebih sedikit.
| Parameter | Spesifikasi |
|---|
| Model Pabrik | ZY16 |
| Rentang OD Tabung | Φ8-18 mm |
| Ketebalan Dinding | 0,4-1,0 mm |
| Rentang Lebar Strip | 25-57 mm |
| Kecepatan Lini Maksimum | 90 m/menit |
| Daya Pengelas HF | 100 kW Solid-State Frekuensi Tinggi |
| Bahan Strip | Baja Canai Panas / Baja Canai Dingin / Baja Galvanis |
| Uncoiler | Mandrel Ganda Pneumatik, Kapasitas Kumparan 1,5 Ton |
| Akumulator | Kandang Kecepatan Tinggi 200 m/menit |
| Perataan Strip | Unit Perataan Tujuh Rol |
| Dudukan Pembentukan | 5-Dudukan Kasar + 3-Dudukan Presisi |
| Geometri Rol | Rol Pembentukan Radius Ganda |
| Poros Rol | Baja Paduan Kekuatan Tinggi 42CrMo |
| Keselamatan | Perlindungan Beban Berlebih Dudukan Pembentukan |
Kinerja & Kualitas
Lima dudukan pembentukan kasar menyebarkan tekukan sehingga tepi strip tidak terlalu terbebani, melindungi ketebalan tepi untuk sambungan las penuh. Penutupan bertahap inilah mengapa ZY16 membentuk strip berdinding tipis dan berlapis secara andal, dengan lebih sedikit cacat regangan tepi dibandingkan pabrik yang menggunakan lintasan yang lebih sedikit dan lebih berat.
Aplikasi
Untuk tabung Φ8-18mm di mana integritas tepi dan kontrol celah las penting, termasuk strip berdinding tipis dan galvanis yang mentolerir pembentukan berlebih yang lebih sedikit.
Panduan Pemilihan
Pilih pabrik ini ketika material Anda tipis atau berlapis dan memerlukan pembentukan bertahap untuk menghindari kerusakan tepi. Tahap kasar lima dudukan seimbang dengan tahap presisi tiga dudukan untuk rentang Φ8-18mm penuh.
Skenario Aplikasi
Tabung berdinding tipis dan galvanis, tabung presisi berdiameter kecil, dan material apa pun yang rentan terhadap regangan tepi selama pembentukan.
FAQ
Q1. Mengapa lima dudukan pembentukan kasar?
Menyebarkan deformasi di lima dudukan mengurangi regangan tepi dan menjaga celah las tetap stabil, tidak seperti memaksakan tekukan dalam lebih sedikit lintasan.
Q2. Apakah pembentukan kasar memengaruhi ketebalan tepi?
Ya, pembentukan bertahap melindungi ketebalan tepi strip sehingga sambungan las memiliki material penuh untuk menyatu.
Q3. Apakah ini cocok dengan tahap presisi?
Ya, lima dudukan kasar ditambah tiga dudukan presisi membagi pekerjaan sehingga setiap tahap menangani bagian deformasi yang optimal.
Q4. Bisakah saya melewatkan dudukan kasar untuk beberapa ukuran?
Urutan dudukan tetap, tetapi profil rol diatur per ukuran, sehingga deformasi seimbang untuk setiap OD yang Anda jalankan.
Q5. Apakah lebih banyak dudukan pembentukan berarti lebih banyak perawatan?
Setiap dudukan diatur secara individual, tetapi distribusi beban yang merata sebenarnya mengurangi keausan dan cacat tepi, sehingga total perawatan tetap dapat dikelola.
Q6. Bagaimana dudukan pembentukan kasar digerakkan?
Mereka digerakkan dengan roda gigi dan digerakkan secara sinkron dengan lini, sehingga deformasi didistribusikan secara merata di kelima dudukan.
