Masalah
Jika penutupan akhir tabung dilakukan secara tidak tepat, tepi las bertemu pada sudut atau celah yang salah, menghasilkan sambungan yang tidak terpusat, penetrasi yang buruk, dan pipa yang tidak bulat.
Penyebab
Tahap pembentukan terakhir menentukan geometri tepi las, sehingga kelebihan atau kekurangan di sana tidak dapat diperbaiki oleh juru las dan langsung terlihat sebagai cacat sambungan.
Solusi

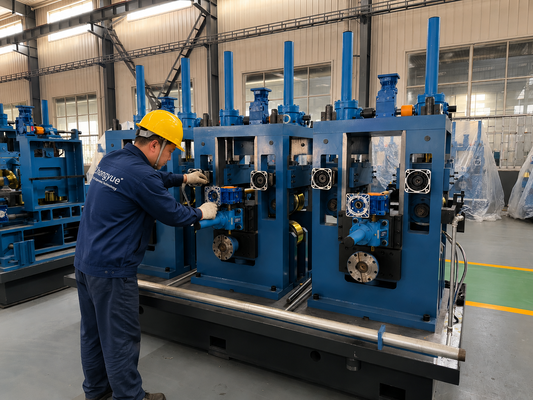

ZY16 menyelesaikan pembentukan dalam tiga dudukan presisi yang mengatur celah tepi dan sudut pendekatan yang tepat sebelum titik las. Kontrol celah yang halus memberikan kondisi tepi yang konsisten pada pengelas HF, menghasilkan sambungan yang terpusat dan menyatu penuh pada pipa Φ8-18mm, dengan kebulatan terkunci sebelum pengelasan.
Data Rekayasa Kunci
- Tiga dudukan penyesuaian halus mengatur celah tepi las akhir.
- Mengontrol sudut pendekatan tepi untuk sambungan yang terpusat dan menyatu penuh.
- Mengunci kebulatan sebelum titik las HF.
- Bekerja dengan tahap kasar untuk kontrol rentang penuh Φ8-18mm.
| Parameter | Spesifikasi |
|---|
| Model Pabrik | ZY16 |
| Rentang OD Tabung | Φ8-18 mm |
| Ketebalan Dinding | 0,4-1,0 mm |
| Rentang Lebar Strip | 25-57 mm |
| Kecepatan Lini Maksimum | 90 m/menit |
| Daya Pengelas HF | 100 kW Solid-State Frekuensi Tinggi |
| Bahan Strip | Baja Canai Panas / Baja Canai Dingin / Baja Galvanis |
| Uncoiler | Pneumatik Mandrel Ganda, Kapasitas Kumparan 1,5 Ton |
| Akumulator | Kandang Kecepatan Tinggi 200 m/menit |
| Perataan Strip | Unit Perataan Tujuh Rol |
| Dudukan Pembentukan | 5-Dudukan Kasar + 3-Dudukan Presisi |
| Geometri Rol | Rol Pembentuk Radius Ganda |
| Poros Rol | Baja Paduan Kekuatan Tinggi 42CrMo |
| Keselamatan | Perlindungan Beban Berlebih Dudukan Pembentukan |
Kinerja & Kualitas
Tiga dudukan presisi mengatur celah las akhir dan sudut tepi, sehingga pengelas HF melihat kondisi tepi yang konsisten. Ini menghasilkan sambungan yang terpusat dan menyatu penuh serta mengunci kebulatan sebelum pengelasan, itulah sebabnya ZY16 mempertahankan spesifikasi ketat pada tabung presisi Φ8-18mm.
Aplikasi
Untuk pipa Φ8-18mm di mana kelurusan dan penetrasi sambungan las sangat penting, termasuk tabung presisi, berdinding tipis, dan berlapis.
Panduan Pemilihan
Pilih konfigurasi ini ketika konsistensi las adalah persyaratan utama Anda. Tiga dudukan presisi bekerja dengan lima dudukan kasar untuk menjaga celah las dalam toleransi di seluruh rentang Φ8-18mm.
Skenario Aplikasi
Tabung mekanis presisi, tabung berdinding tipis dengan spesifikasi las yang ketat, dan tabung galvanis di mana sambungan yang bersih dan terpusat sangat penting.
FAQ
Q1. Apa yang dikontrol oleh tahap presisi?
Ini mengatur celah tepi las akhir dan sudut pendekatan sehingga pengelas HF melihat kondisi tepi yang konsisten untuk sambungan yang terpusat.
Q2. Mengapa tiga dudukan presisi?
Tiga dudukan penyesuaian halus memberikan kontrol yang diperlukan untuk menjaga celah las tetap ketat tanpa menutup tabung secara berlebihan.
Q3. Apakah ini memperbaiki tahap pembentukan kasar yang buruk?
Tidak, kedua tahap bekerja sama; pembentukan kasar yang tepat diperlukan agar tahap presisi selesai dengan benar.
Q4. Bagaimana celah las diatur?
Rol presisi diprofilkan dan disesuaikan per ukuran sehingga tepi bertemu pada celah dan sudut yang benar untuk OD dan dinding Anda.
Q5. Bagaimana saya tahu celah las diatur dengan benar?
Dudukan presisi diatur per ukuran selama komisioning, dan Anda memverifikasi dengan sambungan yang terpusat dan menyatu penuh pada kumparan produksi pertama Anda.
Q6. Bisakah saya menyesuaikan dudukan presisi selama berjalan?
Penyesuaian halus minor dimungkinkan, tetapi perubahan celah besar dilakukan pada pengaturan perkakas; dudukan dirancang untuk pengaturan yang stabil dan dapat diulang.
