Tuntutan Toleransi Ketat dalam Produksi Pipa Presisi
Pengguna pipa presisi di bidang mekanik dan furnitur menuntut OD, ketebalan dinding, dan kebulatan dijaga dalam rentang sempit, dan menolak komponen segera setelah pabrik menyimpang. Pipa berdiameter kecil φ10-26mm sangat tidak toleran karena kesalahan kecil dalam lintasan atau pergeseran las terlihat sebagai persentase besar dari diameter.
Mengapa Pipa Presisi Berdiameter Kecil Kehilangan Akurasi
Lintasan radius tunggal konvensional memusatkan lenturan di tepi dan menghasilkan gelombang, sementara sambungan yang tidak dipandu dengan benar akan dilas di luar pusat dan menggeser OD. Poros rol yang aus dan pendinginan yang tidak merata kemudian memungkinkan kebulatan dan diameter menyimpang, sehingga lini produksi keluar dari toleransi dalam beberapa hari.
Solusi Pabrik Pipa Presisi ZY20

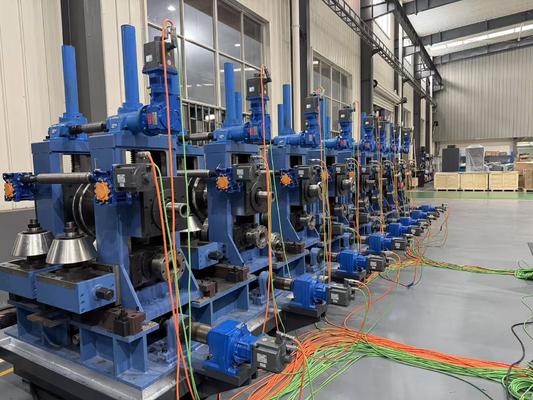

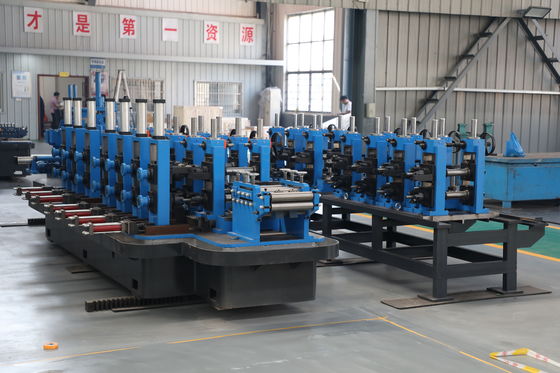

Desain lintasan radius ganda dengan 5 stand kasar dan 3 stand akhir membentuk strip secara progresif untuk menghilangkan gelombang tepi sebelum pengelasan.
Poros rol 42CrMo, yang dikeraskan, ditemper, dan dikeraskan frekuensi tinggi, menjaga profil lintasan tetap stabil, sementara panduan sambungan khusus memusatkan las untuk OD yang akurat.
Rangkaian kalibrasi 6-horizontal + 6-vertikal ditambah kepala Turk 4-rol memangkas badan pipa agar sesuai dengan kebulatan yang ketat, dan gergaji terbang mikrokomputer memotong sepanjang 4-8m dengan presisi ±3mm.
Spesifikasi Teknis Pabrik Pipa ZY20
| Parameter | Spesifikasi |
|---|
| Diameter luar pipa | φ10–26 mm |
| Ketebalan dinding | 0,4–1,5 mm |
| Kecepatan produksi terukur | hingga 90 m/menit |
| Bahan baku | Baja karbon rendah HR / CR, baja galvanis |
| Daya pengelasan HF | Solid-state 100 kW |
| Stand pembentukan | 5 kasar + 3 akhir |
| Stand kalibrasi | 6 horizontal + 6 vertikal |
| Rol perata | Perata presisi 7-rol |
| Panjang potongan / presisi | 4–8 m, ±3 mm |
| Aliran pendingin | ≥10 t/jam semprotan + kolam luapan |
| Bahan poros rol | 42CrMo dikeraskan & ditemper + dikeraskan HF |
Proses Produksi Berkelanjutan Lengkap
Setiap ZY20 berjalan dalam satu aliran berkelanjutan dari koil hingga pipa potong jadi. Uncoiler memberi makan strip melalui perata presisi 7-rol yang menghilangkan kelenturan koil, kemudian pembentukan radius ganda membentuknya dalam 5 stand kasar dan 3 stand akhir tanpa gelombang tepi. Pengelasan HF solid-state 100 kW menyatukan sambungan di bawah tekanan jepit dengan panduan sambungan khusus, dan unit penghilang gerinda luar otomatis membersihkan manik-manik segera. Pendinginan semprotan ±10 t/jam ditambah kolam luapan mengunci bentuk, rangkaian kalibrasi 6-horizontal + 6-vertikal mengatur diameter, dan kepala Turk 4-rol meluruskan pipa sebelum gergaji terbang mikrokomputer memotong panjang 4–8m dengan presisi ±3mm. Stand yang dilindungi dari beban berlebih dan poros yang dikeraskan 42CrMo menjaga seluruh lini produksi tetap stabil dalam jangka waktu lama.
Di Mana Pabrik Pipa Presisi ZY20 Diterapkan
Pipa mekanik presisi, komponen ringan otomotif, furnitur, dan profil struktural di mana OD, ketebalan dinding, dan kebulatan harus tetap dalam rentang sempit.
Cara Memilih Pabrik Pipa Presisi
Sebutkan target OD, ketebalan dinding, dan kebulatan Anda terlebih dahulu, lalu cocokkan dengan jendela φ10-26mm / 0,4-1,5mm. Konfirmasikan grade material dan presisi panjang potongan, dan tinjau gambar pondasi untuk menentukan ukuran lini produksi sesuai dengan persyaratan toleransi Anda.
Instalasi, Dukungan, dan Purna Jual
ZY20 dikirim sebagai paket turnkey dengan gambar tata letak dan pondasi sehingga Anda dapat menyiapkan lokasi sebelum pengiriman. Instalasi dan komisioning di lokasi yang dipimpin oleh insinyur membawa lini produksi ke output terukur, dengan pelatihan operator untuk menyerahkan pabrik yang beroperasi. Garansi satu tahun dengan dukungan suku cadang melindungi investasi, dan karena lini produksi menerima koil HR, CR, dan galvanis, Anda dapat beradaptasi dengan perubahan biaya material dan permintaan pasar tanpa perlu mengganti perkakas.
Pertanyaan yang Sering Diajukan Tentang Pabrik Pipa Presisi ZY20
Kebulatan seperti apa yang dapat dipertahankan oleh ZY20?
Rangkaian kalibrasi 6+6 dan kepala Turk menjaga badan pipa tetap bulat dan stabil pada kecepatan terukur.
Bagaimana akurasi OD dipertahankan dari waktu ke waktu?
Poros rol yang dikeraskan 42CrMo tahan aus sehingga profil lintasan tetap akurat di seluruh kampanye produksi yang panjang.
Presisi potongan seperti apa yang dihasilkan oleh gergaji terbang?
Panjang 4-8m dipotong dengan presisi ±3mm menggunakan gergaji terbang yang dikontrol mikrokomputer.
