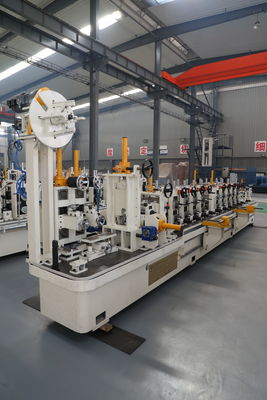

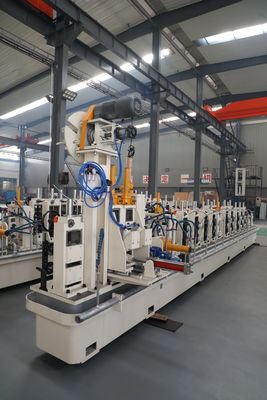

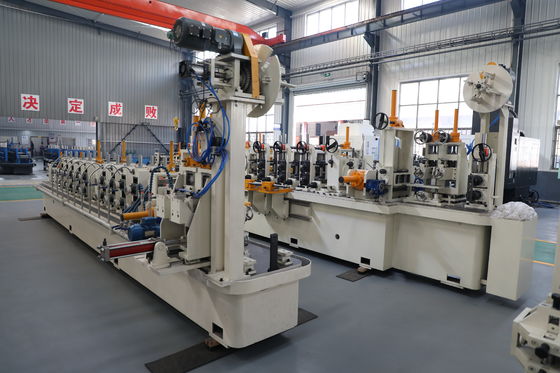

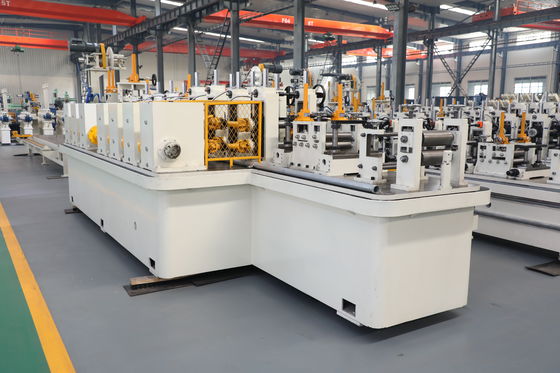

ZY20 Mesin Roll Forming Tube Mill φ10-26mm Pipa Baja Diameter Kecil 0,4-1,5mm 90m/mnt

Gelombang Tepi dan Ketidakstabilan Selama Pembentukan Tabung

Setiap cacat tabung dimulai di bagian pembentukan. Gelombang tepi, kelengkungan strip, dan pembengkokan yang tidak merata memaksa strip masuk ke las di luar pusat, menghasilkan tabung oval, bergelombang, atau terbelah. Pabrik yang tidak dapat memasok strip yang rata dan stabil membuang material pada setiap pergantian koil.

Mengapa Pembentukan Menghasilkan Gelombang Tepi

Strip yang masuk ke bagian pembentukan dengan kelengkungan koil atau kelengkungan membengkok secara tidak merata, dan lintasan radius tunggal memusatkan deformasi di tepi. Tanpa pembentukan progresif di seluruh stand kasar dan akhir, tepi melengkung sebelum pengelasan dan sambungan tiba tidak sejajar.

Solusi Pabrik Tabung Pembentukan Gulungan ZY20

Leveler presisi 7-rol menghilangkan kelengkungan koil dan memasok strip secara rata, menciptakan awal yang stabil untuk setiap lintasan.

Desain lintasan radius ganda pada basis rol horizontal garis bawah membentuk strip dengan lembut, sementara 5 stand kasar ditambah 3 stand akhir membentuk tabung bulat secara progresif tanpa gelombang tepi.

Stand horizontal yang terlindungi dari beban berlebih dan poros yang dikeraskan 42CrMo menjaga lintasan tetap stabil, sehingga strip mencapai las di tengah dan siap untuk fusi penuh.

Spesifikasi Teknis Pabrik Tabung ZY20

Proses Produksi Berkelanjutan Lengkap

Setiap ZY20 berjalan dalam satu aliran berkelanjutan dari koil ke tabung potong jadi. Uncoiler memasok strip melalui leveler presisi 7-rol yang menghilangkan kelengkungan koil, kemudian pembentukan radius ganda membentuknya di 5 stand kasar dan 3 stand akhir tanpa gelombang tepi. Pengelasan HF solid-state 100 kW menyatukan sambungan di bawah tekanan jepit dengan pemandu sambungan khusus, dan unit penghilang gerinda luar otomatis membersihkan manik segera. Pendinginan semprot ≥10 t/jam ditambah kolam luapan mengunci bentuknya, kereta pengukur ukuran 6 horizontal + 6 vertikal mengatur diameter, dan kepala Turk 4-rol meluruskan tabung sebelum gergaji terbang mikrokomputer memotong panjang 4–8m hingga ±3mm. Stand yang terlindungi dari beban berlebih dan poros yang dikeraskan 42CrMo menjaga seluruh lini tetap stabil selama pengoperasian jangka panjang.

Di Mana Pabrik Tabung Pembentukan Gulungan ZY20 Diterapkan

Tabung presisi, furnitur, dan struktural di mana pembentukan yang stabil dan masuknya strip yang rata menentukan kualitas las dan kebulatan akhir.

Cara Memilih Pabrik Tabung Pembentukan Gulungan

Periksa jumlah rol leveler dan desain lintasan terlebih dahulu — ZY20 menggunakan perataan 7-rol dan pembentukan radius ganda. Cocokkan OD dan dinding dengan φ10-26mm / 0,4-1,5mm, dan konfirmasikan konfigurasi stand untuk profil Anda.

Instalasi, Dukungan, dan Purna Jual

ZY20 dikirim sebagai paket turnkey dengan gambar tata letak dan pondasi sehingga Anda dapat menyiapkan lokasi sebelum pengiriman. Instalasi dan komisioning di lokasi yang dipimpin insinyur membawa lini ke output terukur, dengan pelatihan operator untuk menyerahkan pabrik yang beroperasi. Garansi satu tahun dengan dukungan suku cadang melindungi investasi, dan karena lini menerima koil HR, CR, dan galvanis, Anda dapat beradaptasi dengan biaya material dan permintaan pasar yang berubah tanpa perlu mengganti peralatan.

Pertanyaan yang Sering Diajukan Tentang Pabrik Tabung Pembentukan Gulungan ZY20

Bagaimana ZY20 mencegah gelombang tepi?

Leveler 7-rol ditambah lintasan radius ganda dan pembentukan 5+3 stand membentuk strip secara progresif.

Apa tata letak stand pembentukan?

5 stand kasar + 3 stand akhir menyelesaikan pembentukan bulat dalam tahap yang terkontrol.

Mengapa lintasan radius ganda?

Mereka mendistribusikan pembengkokan ke seluruh strip alih-alih memusatkannya di tepi.
