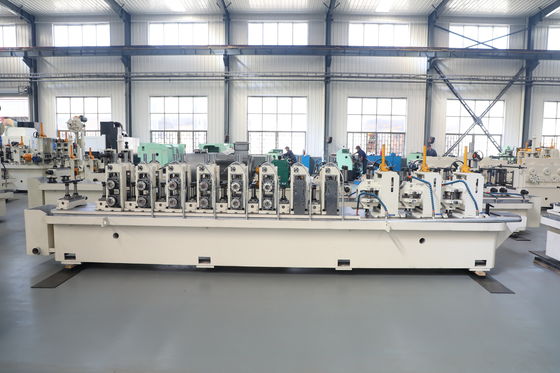

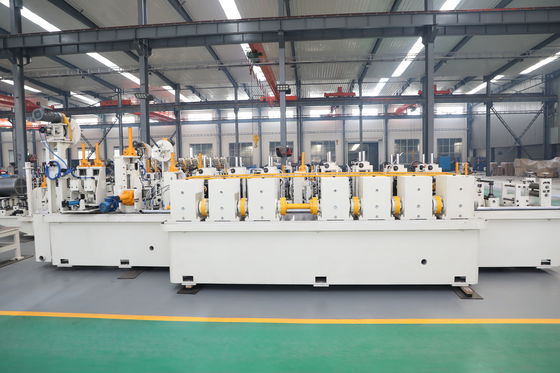

Mesin Pabrik Tabung Ukuran ZY20 φ10-26mm Pipa Baja Bulat 6+6 Berdiri Kepala Turk 0,4-1,5mm 90m/mnt

Kontrol Ukuran dan Keletakan Akhir Setelah Pengelasan

Pengelasan tidak menyelesaikan tabung — bagian pengukur yang melakukannya. Tanpa dudukan pengukur yang cukup dan pelurus akhir, tabung yang dilas keluar dari jalur oval, melengkung, atau tidak sesuai diameter, dan gagal dalam pemeriksaan dimensi yang dibutuhkan oleh pembeli presisi dan struktural.

Mengapa Tabung Keluar dari Pabrik Tidak Bulat

Badan yang dilas membawa sisa panas dan tegangan yang membuatnya tidak bulat kecuali jika diukur secara progresif. Terlalu sedikit dudukan pengukur atau tidak ada pelurus akhir, membuat ovalitas dan kelengkungan tetap ada, dan tabung mencapai gergaji sudah tidak sesuai spesifikasi.

Solusi Mesin Tabung Pengukur ZY20

Rangkaian pengukur 6 horizontal + 6 vertikal secara progresif mengontrol diameter akhir dan keletakan setelah pengelasan.

Kepala Turk 4 rol dengan penyesuaian atas-bawah, kiri-kanan, dan rotasi meluruskan tabung dan mengarahkannya secara akurat ke gergaji terbang.

Pengukuran dan pelurusan gabungan menghasilkan tabung akhir yang stabil, bulat, dan lurus siap untuk dipotong hingga 90 m/menit.

Spesifikasi Teknis Mesin Tabung ZY20

Proses Produksi Berkelanjutan Lengkap

Setiap ZY20 menjalankan aliran kontinu dari koil ke tabung potong jadi. Uncoiler memberi makan strip melalui perata presisi 7 rol yang menghilangkan set koil, kemudian pembentukan radius ganda membentuknya dalam 5 dudukan kasar dan 3 dudukan halus tanpa gelombang tepi. Pengelas HF solid-state 100 kW menyatukan sambungan di bawah tekanan remasan dengan pemandu sambungan khusus, dan unit gerinda luar otomatis membersihkan manik segera. Pendinginan semprot ≥10 t/jam ditambah kolam luapan mengunci bentuknya, rangkaian pengukur 6 horizontal + 6 vertikal mengatur diameter, dan kepala Turk 4 rol meluruskan tabung sebelum gergaji terbang mikrokontroler memotong panjang 4–8m hingga ±3mm. Dudukan yang dilindungi beban berlebih dan poros keras 42CrMo menjaga seluruh jalur tetap stabil selama pengoperasian jangka panjang.

Di Mana Mesin Tabung Pengukur ZY20 Diterapkan

Tabung presisi, struktural, dan furnitur di mana keletakan dan kelurusan akhir menentukan apakah komponen dapat dirakit dan diselesaikan dengan benar.

Cara Memilih Mesin Tabung Pengukur

Periksa jumlah dudukan pengukur — ZY20 menggunakan 6 dudukan horizontal + 6 vertikal — dan konfirmasikan pelurus kepala Turk disertakan untuk keletakan dan kelurusan sebelum gergaji.

Instalasi, Dukungan, dan Purna Jual

ZY20 dikirim sebagai paket turnkey dengan gambar tata letak dan pondasi sehingga Anda dapat menyiapkan lokasi sebelum pengiriman. Pemasangan dan komisioning di lokasi yang dipimpin insinyur membawa jalur ke output terukur, dengan pelatihan operator untuk menyerahkan mesin yang beroperasi. Garansi satu tahun dengan dukungan suku cadang melindungi investasi, dan karena jalur menerima koil HR, CR, dan galvanis, Anda dapat beradaptasi dengan perubahan biaya material dan permintaan pasar tanpa perlu perkakas ulang.

Pertanyaan yang Sering Diajukan Tentang Mesin Tabung Pengukur ZY20

Berapa banyak dudukan pengukur yang dimiliki ZY20?

6 dudukan horizontal + 6 vertikal untuk kontrol diameter progresif.

Apa yang dilakukan kepala Turk?

Ini meluruskan tabung dengan penyesuaian atas-bawah, kiri-kanan, dan rotasi sebelum gergaji.

Apakah pengukuran meningkatkan keletakan?

Ya, rangkaian multi-dudukan ditambah pelurus menjaga tabung akhir tetap bulat dan lurus.
