3 NB Standar IBR, standar EN, lini mesin pembentuk tabung baja standar ISO



Spesifikasi mesin pembentuk tabung



1. pipa OD (bulat): 31,8 mm-88,9 mm

2. Ketebalan dinding: 1.2mm-3.75mm

3. panjang: 4-12m

4. Kecepatan: 100 m/menit



Kebutuhan dasar untukPembeli:

Strip baja	bahan	Baja karbon rendah, baja paduan rendah:,σs≤345mpa,σb≤610mpa
	PENGENAL	Φ450~Φ508mm
	OD	Φ600~1000mm
	Lebar	100~280mm
	Ketebalan	1.2-3.75mm
	Maksimum.berat	≤4500KGS



Sesuai dengan permintaan pasar. Kami diberikan model standar sebagai tiupan, dan ini untuk referensi Anda

hanya saja, rentang produksi dan teknis utama dapat disesuaikan seandainya perusahaan Anda memiliki persyaratan khusus.



Spesifikasi mesin pembentuk tabung
Model Pabrik	Kisaran OD (mm)	Kisaran ketebalan (mm)	Kecepatan Jalur (m/mnt)
ZY-16	7.6-16	0,3-1,0	120
ZY-20	10-25.4	0,3-1,5	120
ZY-32	12.7-38.1	0,6-1,8	120
ZY-45	16-50.8	0,7-2,0	110
ZY-50	20-63.5	0.8-3.0	90
ZY-60	25.4-76.2	1.0-3.2	80
ZY-76	31.8-88.9	1.2-3.75	80
ZY-89	33.4-101.6	1.2-4.5	75
ZY-125	50.8-130	2.0-5.0	60
ZY-165	76.2-168	2.0-6.0	50
ZY-219	88.9-219	2.0-8.0	50
ZY-273	89-273	3.0-12.0	40
ZY-325	89-325	3.0-12.7	40
ZY-406	114-406	4.0-16.0	40
ZY-508	219-508	4.0-19.1	40
ZY-610	273-610	4.0-19.1	40
ZY-660	273-660	4.0-22	40



Ikhtisar Produk

Pabrik Pipa Baja Standar ISO adalah solusi manufaktur tabung ukuran besar yang dirancang untuk memproduksi pipa baja las berkualitas tinggi yang digunakan dalam proyek infrastruktur, teknik struktural, sistem transmisi air, fasilitas minyak dan gas, dan jaringan pipa industri.

Seiring dengan berkembangnya proyek konstruksi dan energi global, permintaan pipa baja berdiameter besar meningkat secara signifikan. Produsen diharuskan memproduksi pipa yang tidak hanya memenuhi persyaratan akurasi dimensi tetapi juga memenuhi standar kualitas internasional seperti spesifikasi ISO, ASTM, EN, API, dan BS.

Dibandingkan dengan pabrik tabung konvensional, produksi tabung ukuran besar menghadirkan tantangan yang lebih besar dalam stabilitas pembentukan, konsistensi pengelasan, kontrol dimensi, dan pemeriksaan kualitas.

Mesin pabrik tabung ukuran besar kami menggabungkan teknologi roll forming yang canggih, sistem pengelasan frekuensi tinggi, peralatan pengukuran otomatis, dan solusi inspeksi online untuk menghasilkan kinerja produksi yang andal untuk aplikasi industri yang menuntut.

Kesimpulan:Bagi produsen yang memproduksi pipa baja berdiameter besar, stabilitas produksi dan kepatuhan terhadap standar internasional merupakan faktor kunci yang menentukan profitabilitas jangka panjang dan keberhasilan kualifikasi proyek.

Menyebabkan

Mengapa Produksi Pipa Diameter Besar Lebih Menantang?

Memproduksi pipa baja berukuran besar memerlukan kompleksitas teknis yang jauh lebih besar dibandingkan dengan memproduksi pipa berukuran kecil atau sedang.

Kekuatan Pembentuk Yang Lebih Tinggi

Ketika diameter pipa dan ketebalan dinding meningkat, beban pembentukan meningkat secara drastis.

Hal ini dapat menyebabkan:

• Kegelisahan tepi
• Kebulatan yang buruk
• Variasi dimensi
• Peningkatan keausan gulungan

Tanpa desain roll pass yang tepat, konsistensi produk menjadi sulit dipertahankan.

Risiko Kualitas Pengelasan

Pipa berdiameter besar sering kali melayani aplikasi kritis seperti:

• Transmisi air
• Rekayasa struktur
• Pengolahan industri
• Infrastruktur energi

Setiap cacat las dapat mengakibatkan:

• Kebocoran
• Kegagalan struktural
• Penolakan proyek
• Perbaikan yang mahal

Kepatuhan Standar Internasional

Proyek modern sering kali memerlukan kepatuhan terhadap:

• standar ISO
• standar ASTM
• standar EN
• Spesifikasi API

Produsen harus menjaga kontrol dimensi dan sifat mekanik yang ketat selama produksi.

Peningkatan Biaya Material

Produksi pipa ukuran besar menggunakan lebih banyak baja per satuan panjang.

Bahkan tingkat scrap yang kecil pun dapat menimbulkan kerugian finansial yang besar.

Kesimpulan:Pembuatan tabung berdiameter besar memerlukan sistem produksi khusus yang mampu mengendalikan pembentukan, pengelasan, ukuran, dan inspeksi secara bersamaan.

Larutan

Solusi Pembuatan Tabung Ukuran Besar Lengkap

Pabrik tabung kami yang memenuhi standar ISO dirancang khusus untuk produksi pipa baja berdiameter besar.

Teknologi Roll Forming Tingkat Lanjut

Desain roll pass yang presisi memastikan deformasi material secara bertahap dan terkendali.

Manfaatnya meliputi:

• Kebulatan yang lebih baik
• Mengurangi stres internal
• Konsistensi dimensi yang ditingkatkan
• Tingkat memo yang lebih rendah

Sistem Pengelasan Frekuensi Tinggi

Sistem pengelasan HF terintegrasi menyediakan:

• Konsentrasi panas yang stabil
• Penetrasi las yang dalam
• Kekuatan jahitan tinggi
• Kualitas pengelasan yang konsisten

Hal ini sangat penting terutama untuk pipa struktural dan transmisi berdiameter besar.

Pengukuran dan Pelurusan yang Presisi

Bagian ukuran mengontrol:

• Diameter luar
• ovalitas
• Kelurusan
• Toleransi dimensi akhir

Ukuran yang akurat meningkatkan kinerja pemasangan di lokasi proyek.

Inspeksi Kualitas Online

Sistem inspeksi opsional meliputi:

• Pengujian Ultrasonik (UT)
• Pengujian Arus Eddy (ECT)
• Pengujian Hidrostatis
• Pemantauan Jahitan Las
• Sistem Pengukuran Diameter

Sistem ini membantu memastikan kepatuhan terhadap persyaratan proyek internasional.

Sistem Otomasi Cerdas

Kontrol berbasis PLC memungkinkan:

• Pemantauan produksi
• Manajemen resep
• Diagnostik otomatis
• Perekaman data waktu nyata

Hal ini meningkatkan efisiensi produksi dan mengurangi ketergantungan operator.

Spesifikasi

Parameter	Spesifikasi
Kisaran Diameter Pipa	Φ114mm – Φ325mm
Kisaran Ketebalan Dinding	3,0mm – 12,7mm
Jenis Bahan	Baja Karbon / Baja Paduan Rendah
Kelas Baja	ASTM, API, EN, Nilai ISO
Metode Pengelasan	ERW Frekuensi Tinggi
Kecepatan Produksi	Hingga 60 m/mnt
Bentuk Pipa	Pipa Bulat
Sistem Pengendalian	PLC + HMI
Gergaji Terbang	Gergaji Terbang Otomatis
Opsi Inspeksi	Uji UT / ECT / Hidro
Catu Daya	380V / 50Hz / 3 Fase
Kapasitas Tahunan	Hingga 150.000 Ton

Konfigurasi mesin dapat disesuaikan sesuai dengan kebutuhan pelanggan dan standar target.

Aplikasi

Pipa Transmisi Air

Pipa baja berdiameter besar banyak digunakan untuk sistem transportasi air kota dan industri.

Rekayasa Struktural

Memproduksi pipa struktural yang digunakan dalam:

• Bangunan bertingkat tinggi
• Stadion
• Jembatan
• Fasilitas industri

Infrastruktur Migas

Cocok untuk memproduksi pipa transmisi yang digunakan pada proyek energi hulu dan tengah.

Pabrik Pengolahan Industri

Digunakan di pabrik kimia, pembangkit listrik, dan fasilitas manufaktur yang membutuhkan sistem perpipaan yang tahan lama.

Proyek Energi Terbarukan

Pipa baja besar semakin banyak digunakan di:

• Infrastruktur tenaga angin
• Proyek energi surya
• Sistem transportasi hidrogen

Pembangunan Infrastruktur Publik

Mendukung proyek transportasi, utilitas, dan konstruksi kota di seluruh dunia.

Cara Kerjanya

Proses Pembuatan Pipa Baja Diameter Besar

Langkah 1: Pemuatan Koil

Kumparan baja dimuat ke uncoiler.

Langkah 2: Akhiri Pencukuran dan Pengelasan

Ujung koil digabungkan untuk memungkinkan produksi berkelanjutan.

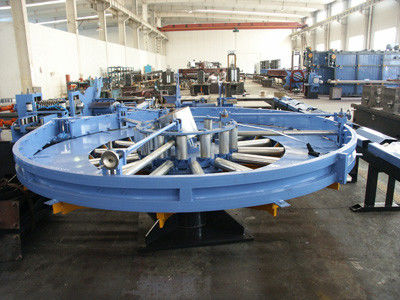

Langkah 3: Penyimpanan Akumulator

Akumulator mempertahankan pengumpanan strip tanpa gangguan.

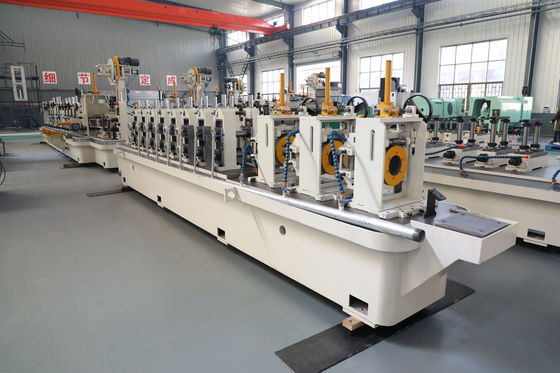

Langkah 4: Pembentukan Gulungan

Strip melewati beberapa tegakan pembentuk dan secara bertahap menjadi bentuk tabung.

Langkah 5: Pengelasan Frekuensi Tinggi

Pengelasan HF menyatukan tepi strip di bawah kondisi suhu dan tekanan yang terkendali.

Langkah 6: Penghapusan Manik Las

Manik-manik las internal dan eksternal dilepas bila diperlukan.

Langkah 7: Mengukur dan Meluruskan

Pipa memasuki bagian ukuran untuk kalibrasi dimensi.

Langkah 8: Inspeksi

Sistem pengujian online memverifikasi kualitas las dan akurasi dimensi.

Langkah 9: Pemotongan Gergaji Terbang

Pipa dipotong dengan panjang tertentu.

Langkah 10: Pengemasan dan Pengiriman

Pipa yang sudah jadi disiapkan untuk pengiriman proyek atau pemrosesan hilir.

Cara Memilih

Cara Memilih Mesin Tube Mill Ukuran Besar Yang Tepat

Tentukan Kisaran Diameter Pipa yang Dibutuhkan

Pilih mesin berdasarkan dimensi produk utama Anda dan rencana ekspansi di masa depan.

Pertimbangkan Standar yang Berlaku

Proyek yang memerlukan kepatuhan ISO, API, ASTM, atau EN mungkin memerlukan peralatan pengujian tambahan.

Evaluasi Kapasitas Produksi Tahunan

Tentukan output tahunan yang diharapkan sebelum memilih kecepatan produksi dan ukuran pabrik.

Tinjau Spesifikasi Bahan

Nilai baja berkekuatan lebih tinggi memerlukan sistem pembentukan dan pengelasan yang lebih kuat.

Menilai Persyaratan Inspeksi

Banyak proyek infrastruktur memerlukan:

• Pengujian hidrostatik
• Inspeksi ultrasonik
• Eddy saat ini sedang melakukan pengujian

Pemilihan sistem inspeksi terintegrasi dapat meningkatkan daya saing.

Rekomendasi:Pilih pabrik tabung berdasarkan kebutuhan proyek jangka panjang, bukan hanya volume produksi saat ini.

Mengapa Memilih Peralatan Metalurgi Zhongyue

Pengalaman Manufaktur Pabrik Tabung Khusus

Zhangjiagang Zhongyue Metalurgi Peralatan Technology Co, Ltd menyediakan:

• Pabrik Pipa ERW
• Pabrik Tabung Diameter Besar
• Jalur Produksi Pipa API
• Pembentukan Langsung ke Square Mills

Keahlian Teknik

Layanan kami meliputi:

• Desain roll pass
• Perencanaan lini produksi
• Pengawasan instalasi
• Dukungan komisioning
• Pelatihan teknis

Pengalaman Proyek Global

Peralatan kami telah berhasil dipasok ke pelanggan di:

• India
• Rusia
• Timur Tengah
• Afrika
• Asia Tenggara
• Amerika Selatan

Jaminan Kualitas yang Dapat Diandalkan

Setiap lini produksi menjalani pengujian dan inspeksi sebelum pengiriman untuk memastikan kinerja lapangan yang stabil.

Pertanyaan Umum

1. Berapa ukuran pipa yang dapat dihasilkan mesin ini?

Mesin ini biasanya dapat memproduksi pipa baja bulat dari Φ114 mm hingga Φ325 mm tergantung pada konfigurasi akhir.

2. Dapatkah lini produksi memenuhi standar ISO?

Ya. Peralatan tersebut dirancang untuk mendukung produksi sesuai persyaratan ISO dan dapat dikonfigurasi untuk ASTM, EN, API, dan standar internasional lainnya.

3. Industri apa yang menggunakan pipa baja berdiameter besar?

Aplikasi umum meliputi transmisi air, rekayasa struktural, infrastruktur minyak dan gas, pemrosesan industri, dan proyek energi terbarukan.

4. Sistem inspeksi apa yang tersedia?

Sistem opsional meliputi Pengujian Ultrasonik (UT), Pengujian Arus Eddy (ECT), Pengujian Hidrostatis, pemantauan lapisan las, dan sistem pengukuran dimensi.

5. Bisakah mesin disesuaikan?

Ya. Kisaran diameter, kemampuan ketebalan dinding, kecepatan produksi, tingkat otomatisasi, dan peralatan inspeksi semuanya dapat disesuaikan sesuai dengan kebutuhan proyek.

Kesimpulan

Produksi pipa baja berdiameter besar memerlukan lebih dari sekadar peningkatan skala pabrik pipa standar. Produsen harus menjaga kontrol pembentukan yang tepat, kualitas pengelasan yang stabil, akurasi dimensi yang ketat, dan kepatuhan terhadap standar internasional. Mesin Pabrik Tabung Ukuran Besar Standar ISO memberikan solusi produksi lengkap yang mampu memenuhi tuntutan infrastruktur modern, energi, dan proyek industri sekaligus memaksimalkan produktivitas dan keandalan produk.
