Konstruksi standar ZY-125 ASTM & mesin pembuat pipa baja industri

Selesaikan informasi Produk:

Ikhtisar Produk

Mesin Pembuat Pipa Baja Standar ASTM dengan Tukang Las Frekuensi Tinggi Berkecepatan Tinggi dirancang untuk produksi berkelanjutan pipa baja las ERW yang digunakan dalam konstruksi, transportasi fluida, struktur mekanis, sistem proteksi kebakaran, rangka furnitur, dan aplikasi industri.

Lini produksi ini cocok untuk baja karbon, baja canai dingin, baja canai panas, baja galvanis, dan strip baja paduan rendah. Ini dapat dikonfigurasi sesuai dengan standar pipa terkait ASTM seperti ASTM A53 untuk pipa baja yang dilas dan ASTM A500 untuk pipa struktural.

Ini bukan hanya mesin pembuat pipa. Ini adalah solusi produksi lengkap yang membantu produsen mengontrol keakuratan pembentukan, kualitas lapisan las, stabilitas ukuran pipa, kecepatan produksi, dan efisiensi pemrosesan hilir.

Masalah

Banyak pabrik pipa menghadapi masalah yang sama: mesin dapat memproduksi pipa, namun pipa jadi tidak cukup stabil untuk ekspor atau aplikasi berbasis standar.

Masalah umum termasuk lapisan las yang lemah, diameter luar yang tidak stabil, gerinda besar, kelurusan yang buruk, panjang pemotongan yang tidak akurat, kecepatan rendah, dan tingkat skrap yang tinggi selama penggantian kumparan atau perubahan ukuran.

Untuk produksi pipa terkait ASTM, pelanggan tidak hanya peduli dengan pengoperasian mesin. Mereka peduli apakah pipa akhir dapat memenuhi toleransi dimensi, kualitas pengelasan, kebutuhan material, dan kinerja aplikasi.

Jawaban yang Jelas

Mesin pembuat pipa baja standar ASTM yang memenuhi syarat harus dipilih sesuai dengan standar pipa, kisaran ukuran tabung, ketebalan dinding, mutu baja, kecepatan garis, kekuatan pengelasan, akurasi pemotongan, metode inspeksi, dan aplikasi akhir.

Nilai inti dari mesin ini tidak hanya kecepatan tinggi. Nilai sebenarnya adalah kualitas pipa yang stabil dalam produksi berkelanjutan.

Menyebabkan

Masalah kualitas pipa biasanya disebabkan oleh kecocokan proses yang buruk.

Jika pengumpanan strip tidak stabil, bagian pembentuk tidak dapat menjaga konsistensi bentuk pipa. Jika desain roll pass tidak akurat, tepi strip mungkin tidak sejajar dengan benar sebelum pengelasan.

Pengelasan frekuensi tinggi juga memerlukan kontrol akurat terhadap daya pengelasan, kecepatan saluran, sudut V, tekanan pemerasan, dan kondisi pendinginan. Jika faktor-faktor ini tidak cocok, pipa mungkin memiliki cacat jahitan las yang tersembunyi.

Untuk produksi pipa berkecepatan tinggi, akumulator juga penting. Tanpa penyimpanan strip yang cukup, bagian pembentukan dan pengelasan harus berhenti selama penggantian koil. Hal ini menyebabkan downtime, restart waste, dan kualitas pipa tidak stabil.

Kesalahan umum lainnya adalah memilih mesin hanya berdasarkan kecepatan maksimum. Pabrik pipa berkecepatan tinggi hanya berguna jika struktur mesin, sistem pengelasan, sistem pemotongan, dan sistem inspeksi dapat mendukung produksi yang stabil.

Larutan

Mesin Pembuat Pipa Baja Standar ASTM ini menyediakan solusi produksi pipa ERW lengkap mulai dari kumparan baja hingga pipa jadi.

Lini produksi standar mencakup uncoiler, shear and end welder, strip accumulator, forming mill, high-frekuensi welder, alat pelepas manik las, bagian pendingin, sizing mill, unit pelurus, gergaji terbang atau gergaji dingin, meja run-out, dan peralatan inspeksi opsional.

Bagian pembentuk secara bertahap membengkokkan strip baja menjadi bentuk pipa bulat, persegi, atau persegi panjang. Proses pembentukan yang dirancang dengan baik membantu mengurangi tegangan strip dan meningkatkan keselarasan tepi sebelum pengelasan.

Tukang las frekuensi tinggi memanaskan tepi strip dengan cepat. Kemudian gulungan pemeras menekan tepi yang dipanaskan bersama-sama untuk membentuk lapisan las memanjang yang berkesinambungan.

Setelah pengelasan, pipa melewati pelepasan manik, pendinginan, pengukuran, dan pelurusan. Bagian ini membantu mengontrol diameter, bentuk, kelurusan, dan kualitas permukaan pipa akhir.

Untuk pelanggan yang menargetkan pasar terkait ASTM, jalur ini dapat dilengkapi dengan pengujian arus eddy, pengujian ultrasonik, pengujian hidrostatik, permukaan akhir, penandaan otomatis, bundling, dan sistem pengemasan.

Teknologi Peralatan Metalurgi Zhongyue dapat menyesuaikan mesin pembuat pipa sesuai dengan rentang ukuran pipa, ketebalan dinding, tingkat material, kapasitas tahunan, tata letak bengkel, catu daya, tingkat otomatisasi, dan persyaratan inspeksi.

Spesifikasi

Parameter berikut adalah spesifikasi referensi. Konfigurasi akhir harus dikonfirmasi sesuai dengan ukuran pipa pelanggan, ketebalan dinding, material, kecepatan produksi, dan standar target.

Aplikasi

Mesin pembuat pipa baja ini cocok untuk produsen yang memproduksi pipa las standar untuk pasar konstruksi, struktural, mekanik, dan industri.

Pipa Konstruksi dan Bangunan

Mesin ini dapat memproduksi pipa baja yang dilas untuk struktur bangunan, perancah, rangka penyangga, pagar pembatas, dan keperluan konstruksi umum.

Untuk aplikasi konstruksi, kelurusan pipa, kualitas pengelasan, dan konsistensi dimensi secara langsung mempengaruhi efisiensi pemasangan dan keandalan struktur.

Pipa Pengangkut Cairan

Jalur ini dapat dikonfigurasi untuk pipa baja las yang digunakan dalam sistem transportasi air, gas, udara, dan cairan umum.

Untuk aplikasi ini, stabilitas lapisan las, kebulatan pipa, kualitas pemotongan, dan proses inspeksi penting untuk sambungan yang aman dan layanan jangka panjang.

Tabung Mekanik dan Industri

Mesin tersebut dapat memproduksi pipa yang digunakan untuk rangka mesin, sistem konveyor, basis peralatan, mesin pertanian, rak gudang, dan komponen industri.

Produk-produk ini memerlukan dimensi pipa yang stabil dan kualitas produksi yang dapat diulang untuk mengurangi masalah fabrikasi hilir.

Furnitur dan Produk Logam Komersial

Untuk rangka furnitur, rak pajangan, kaki meja, tabung kursi, dan produk logam komersial, mesin ini dapat fokus pada kualitas permukaan, pemotongan halus, dan ukuran tabung yang akurat.

Jalur produksi yang stabil membantu mengurangi biaya pemolesan, pengelasan, dan perakitan dalam pemrosesan selanjutnya.

Produksi Pipa Galvanis

Mesin ini juga dapat mendukung produksi pipa baja galvanis bila disesuaikan dengan bahan baku atau proses galvanisasi hilir yang sesuai.

Pipa galvanis banyak digunakan pada pagar, struktur rumah kaca, penyangga luar ruangan, sistem pemasangan tenaga surya, dan konstruksi baja ringan.

Cara Kerjanya

Proses produksi dimulai dengan pemuatan kumparan baja. Uncoiler menahan kumparan baja dan memasukkan strip ke dalam jalur produksi pipa.

Tukang las geser dan ujung menghubungkan ujung satu kumparan dengan awal kumparan berikutnya. Hal ini mengurangi penghentian jalur dan meningkatkan kontinuitas produksi.

Akumulator menyimpan material strip dalam jumlah yang cukup sehingga bagian pembentuk dan pengelasan dapat tetap berjalan selama penggantian koil.

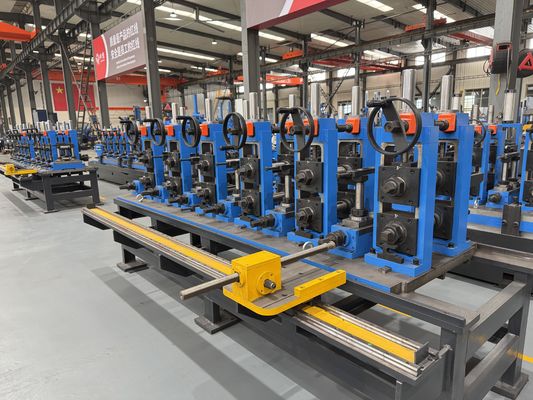

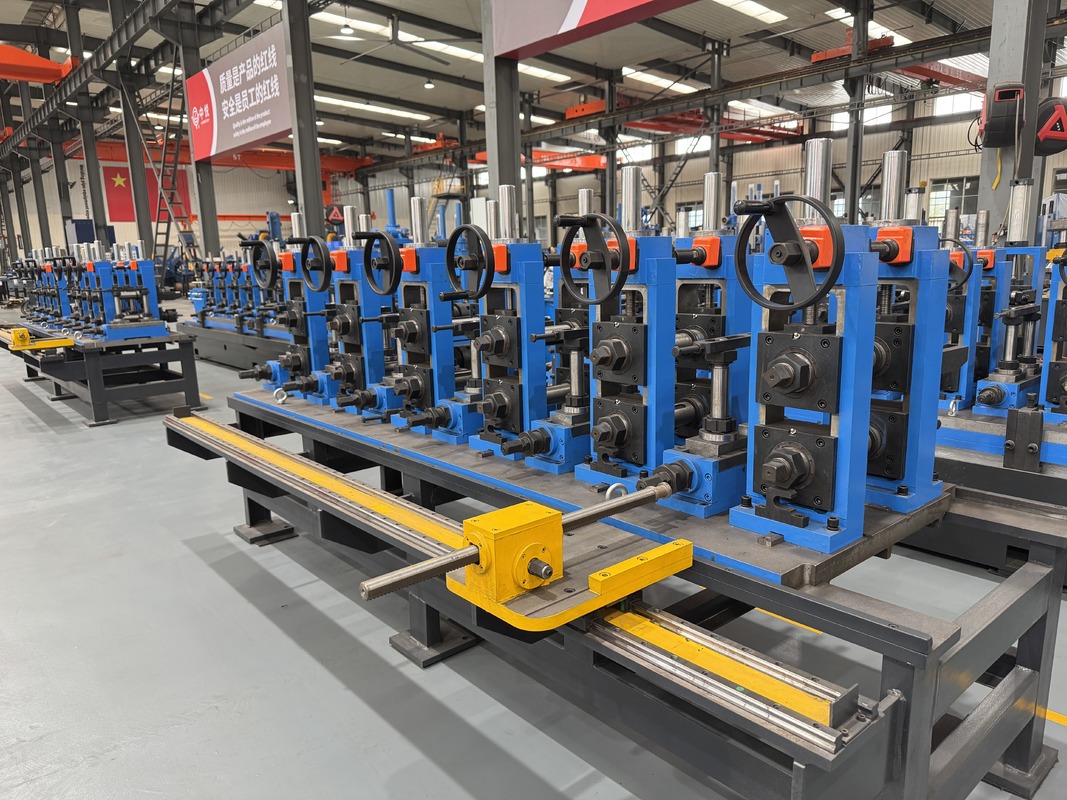

Pabrik pembentuk secara bertahap membentuk strip baja datar menjadi bentuk pipa yang diperlukan melalui beberapa dudukan gulungan. Desain gulungan yang baik memastikan keselarasan tepi yang stabil sebelum pengelasan.

Tukang las frekuensi tinggi memanaskan tepi strip dengan kecepatan tinggi. Gulungan pemerasan menekan kedua tepi yang dipanaskan menjadi satu dan menciptakan lapisan las memanjang.

Pipa yang dilas kemudian melewati pelepasan manik, pendinginan, pengukuran, dan pelurusan. Bagian ini mengontrol permukaan pipa, dimensi akhir, dan kelurusan.

Terakhir, gergaji terbang atau gergaji dingin memotong pipa menjadi panjang yang tetap. Pipa yang sudah jadi dipindahkan ke meja run-out untuk diperiksa, dikumpulkan, dibundel, atau diproses lebih lanjut.

Cara Memilih

1. Konfirmasikan Target Standar ASTM

Sebelum memilih mesin, pastikan apakah pipa akhir memerlukan ASTM A53, ASTM A500, ASTM A513, atau standar lainnya.

Standar yang berbeda mungkin memerlukan bentuk pipa, tingkat material, toleransi dimensi, kinerja mekanis, dan proses pengujian yang berbeda.

2. Konfirmasikan Ukuran Pipa dan Ketebalan Dinding

Diameter pipa, ukuran tabung persegi, ukuran tabung persegi panjang, dan ketebalan dinding menentukan model mesin, desain gulungan, tenaga motor, tenaga pengelasan, dan sistem pemotongan.

Mesin untuk pipa kecil berdinding tipis tidak dapat digunakan sebagai pabrik pipa struktural berdinding tebal tanpa konfigurasi yang tepat.

3. Sesuaikan Kecepatan Tinggi dengan Kondisi Produksi Nyata

Kecepatan tinggi bukan berarti setiap ukuran pipa dapat diproduksi dengan kecepatan maksimal.

Untuk pipa yang lebih kecil dan tipis, kecepatan yang lebih tinggi lebih mudah dicapai. Untuk pipa yang lebih besar atau lebih tebal, kecepatan praktis harus dikurangi untuk melindungi kualitas lapisan las dan stabilitas dimensi.

4. Pilih Tukang Las Frekuensi Tinggi yang Tepat

Tukang las frekuensi tinggi harus sesuai dengan tingkat material, ukuran pipa, ketebalan dinding, dan kecepatan target.

Kekuatan pengelasan yang tidak mencukupi dapat menyebabkan lemahnya ikatan jahitan. Daya yang berlebihan dapat menyebabkan panas berlebih, gerinda besar, dan kualitas las tidak stabil.

5. Pilih Gergaji Terbang atau Gergaji Dingin

Gergaji terbang cocok untuk produksi pipa berkecepatan tinggi yang berkelanjutan dan kebutuhan pemotongan umum.

Gergaji dingin direkomendasikan ketika pelanggan membutuhkan permukaan pemotongan yang lebih baik, duri yang lebih sedikit, akurasi panjang yang lebih tinggi, dan kualitas pemrosesan hilir yang lebih baik.

6. Rencanakan Peralatan Inspeksi Sejak Dini

Jika pipa akhir digunakan untuk ekspor, aplikasi terkait tekanan, atau pasar struktural berstandar lebih tinggi, peralatan inspeksi harus direncanakan sejak awal.

Pilihan umum mencakup pengujian arus eddy, pengujian ultrasonik, pengujian hidrostatik, permukaan ujung, penandaan, bundling otomatis, dan pengepakan.

7. Pertimbangkan Ekspansi Produk di Masa Depan

Mesin pembuat pipa yang baik harus memenuhi kebutuhan produksi saat ini dan memberikan ruang untuk peningkatan produk di masa mendatang.

Jika nantinya pabrik dapat memproduksi pipa yang lebih besar, dinding yang lebih tebal, atau pipa dengan standar yang lebih tinggi, jalur tersebut harus mencadangkan kapasitas dalam pembentukan dudukan, motor, tenaga pengelasan, dan sistem otomasi.

Pertanyaan Umum

1. Bisakah mesin ini menghasilkan pipa baja standar ASTM?

Ya. Mesin ini dapat dikonfigurasi untuk produksi pipa baja las terkait ASTM.

Kepatuhan akhir bergantung pada bahan mentah, ukuran pipa, ketebalan dinding, kualitas pengelasan, toleransi dimensi, proses pengujian, dan standar ASTM tepat yang disyaratkan oleh pelanggan.

2. Apa peran tukang las frekuensi tinggi?

Tukang las frekuensi tinggi memanaskan tepi strip sebelum mengelas.

Ini adalah salah satu bagian terpenting dari lini produksi pipa ERW karena kekuatan lapisan las, kondisi duri, dan kecepatan produksi berhubungan langsung dengan stabilitas pengelasan.

3. Dapatkah mesin memproduksi pipa bulat dan persegi?

Ya. Mesin dapat dikonfigurasi untuk memproduksi pipa bulat, tabung persegi, dan tabung persegi panjang.

Untuk tabung persegi dan persegi panjang, pelanggan dapat memilih bentuk bulat ke persegi atau bentuk persegi langsung sesuai dengan rangkaian produk dan frekuensi perubahan ukuran.

4. Apakah kecepatan 120 m/mnt cocok untuk semua ukuran pipa?

Tidak. Kecepatan maksimum tergantung pada diameter pipa, ketebalan dinding, kualitas material, kekuatan pengelasan, stabilitas pembentukan, dan metode pemotongan.

Untuk pipa berdiameter besar atau berdinding tebal, biasanya disarankan kecepatan praktis yang lebih rendah untuk memastikan kualitas yang stabil.

5. Informasi apa yang diperlukan sebelum penawaran?

Informasi utama meliputi kisaran ukuran pipa, ketebalan dinding, kelas baja, standar pipa, kecepatan produksi, kapasitas tahunan, catu daya, tata letak bengkel, panjang pemotongan, dan persyaratan inspeksi.

Jika pelanggan dapat memberikan gambar pipa jadi atau menargetkan standar ASTM, konfigurasi mesin akan lebih akurat.
